Практическая работа: Использование модификаторов для моделирования обьектов. Boolean

Практическая работа №16

Цель работы

Создать модель шестерёнки с зубцами и центральным отверстием, используя примитивы и модификатор Boolean.

Задание

Выполните следующие действия в Blender:

№	Действие	Метод выполнения (инструкционная карта)	Изображение

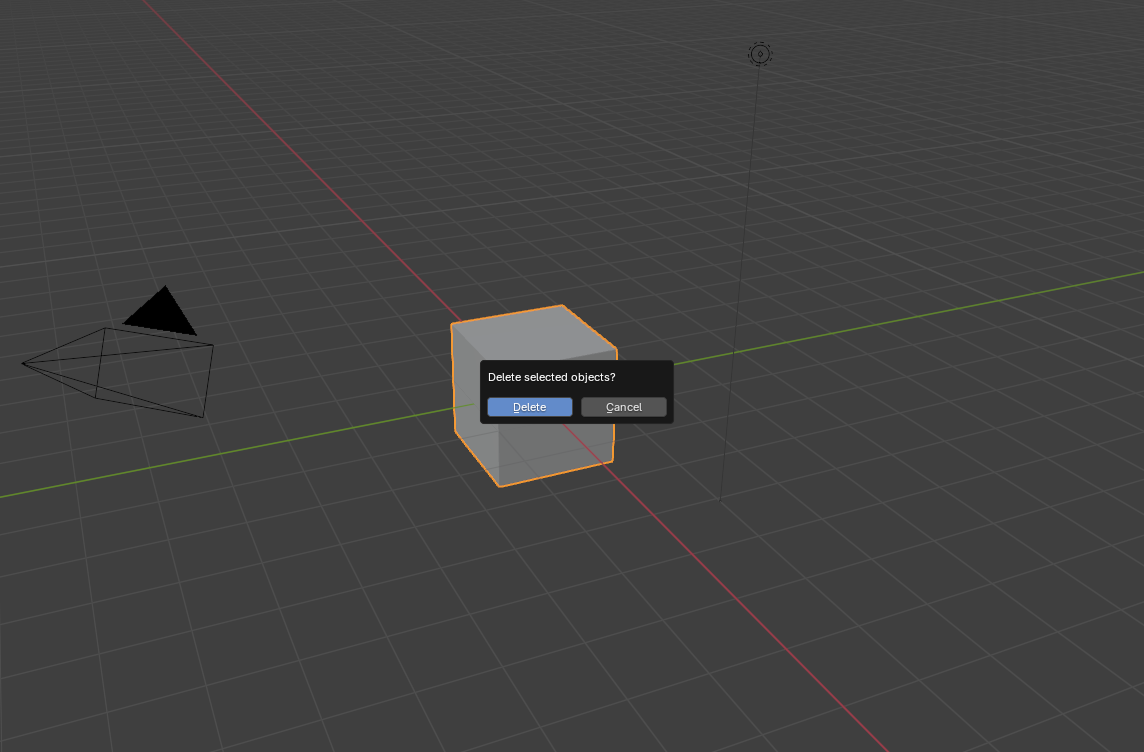

1	Создать новый проект и удалить куб	Откройте Blender → File → New → General. Выделите стартовый куб (ЛКМ) → нажмите X → Delete для удаления.

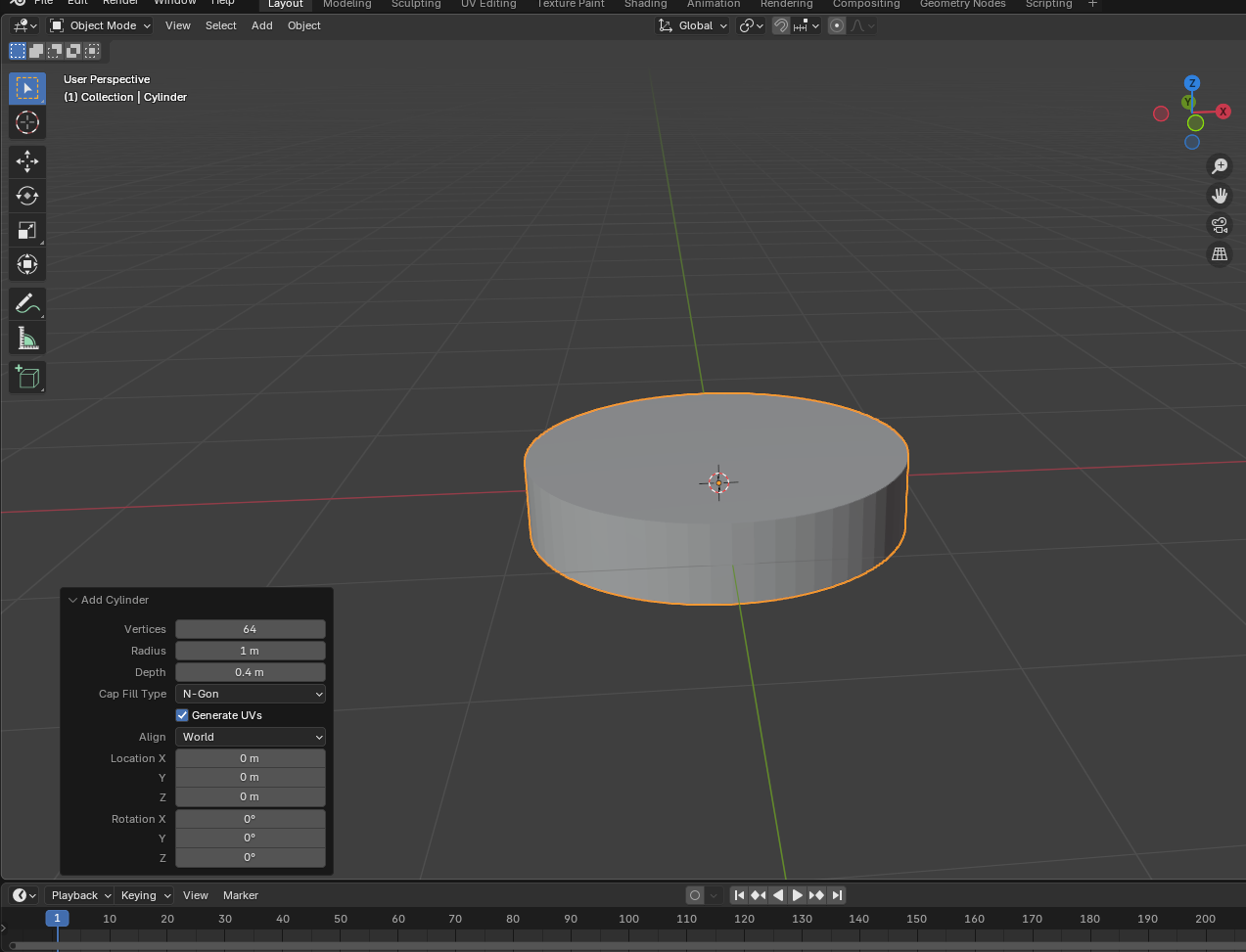

2	Добавить основной цилиндр для тела шестерёнки	Shift + A → Mesh → Cylinder. В появившемся меню (F9) установите параметры: Vertices: 64, Radius: 1, Depth: 0.4. Это основа шестерёнки.

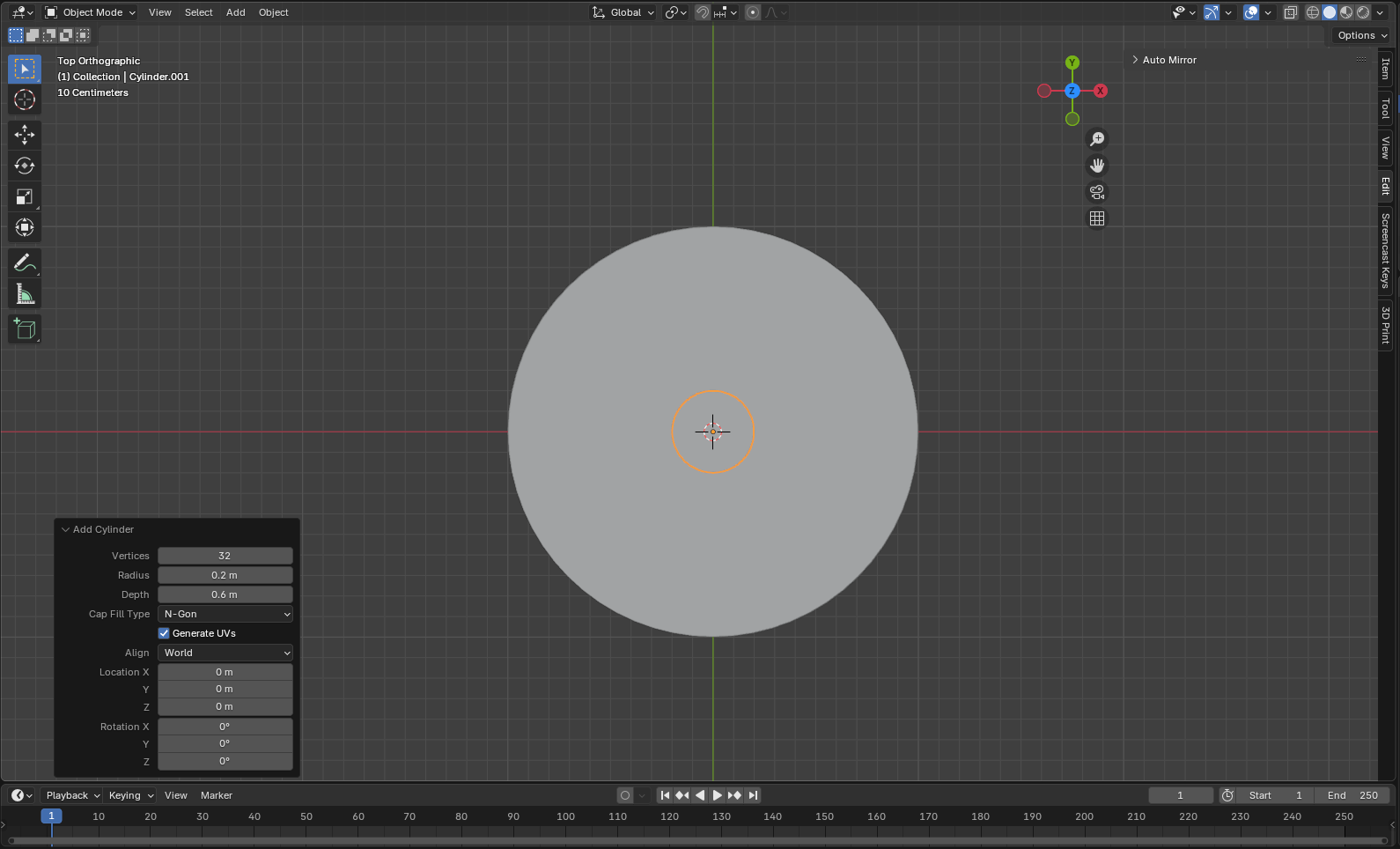

3	Добавить вспомогательный цилиндр для зубца	Shift + A → Mesh → Cylinder. Установите параметры: Vertices: 32, Radius: 0.2, Depth: 0.6. Это заготовка для одного зубца.

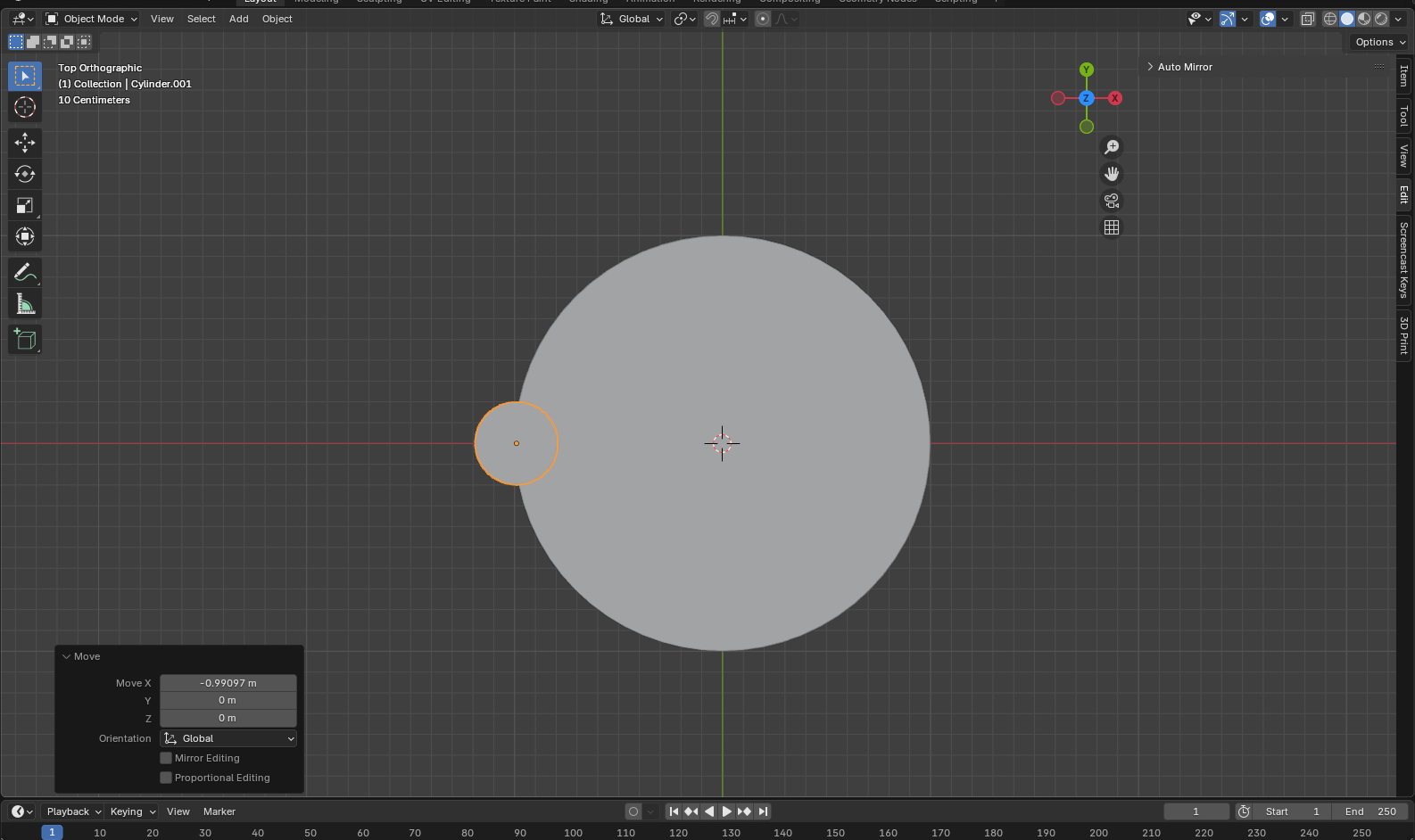

4	Разместить вспомогательный цилиндр у края	Выделите маленький цилиндр. Нажмите G → X (или Y) и переместите его к краю основного цилиндра, чтобы он частично заходил внутрь. Сделайте это в режиме вида сверху(7)

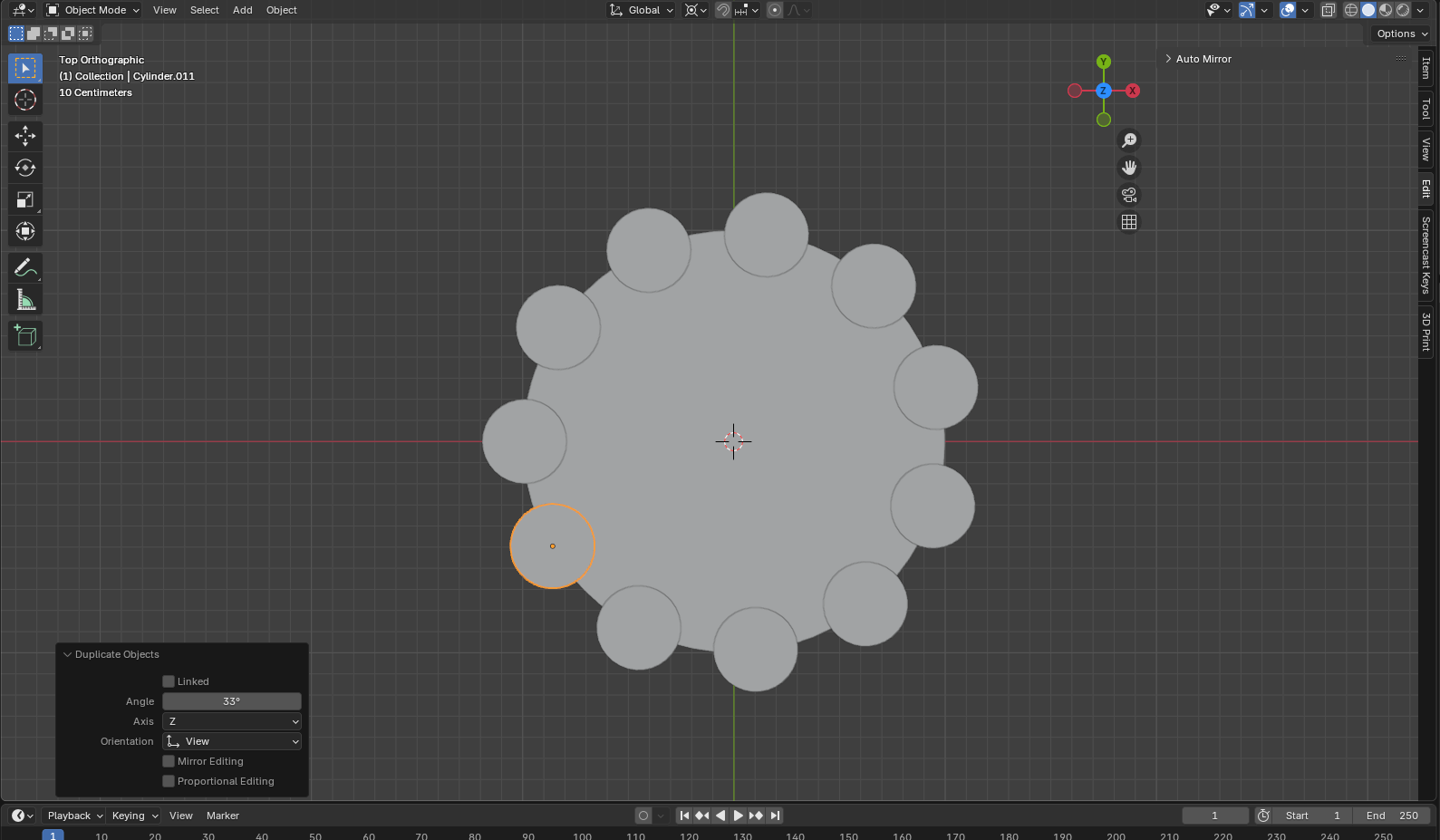

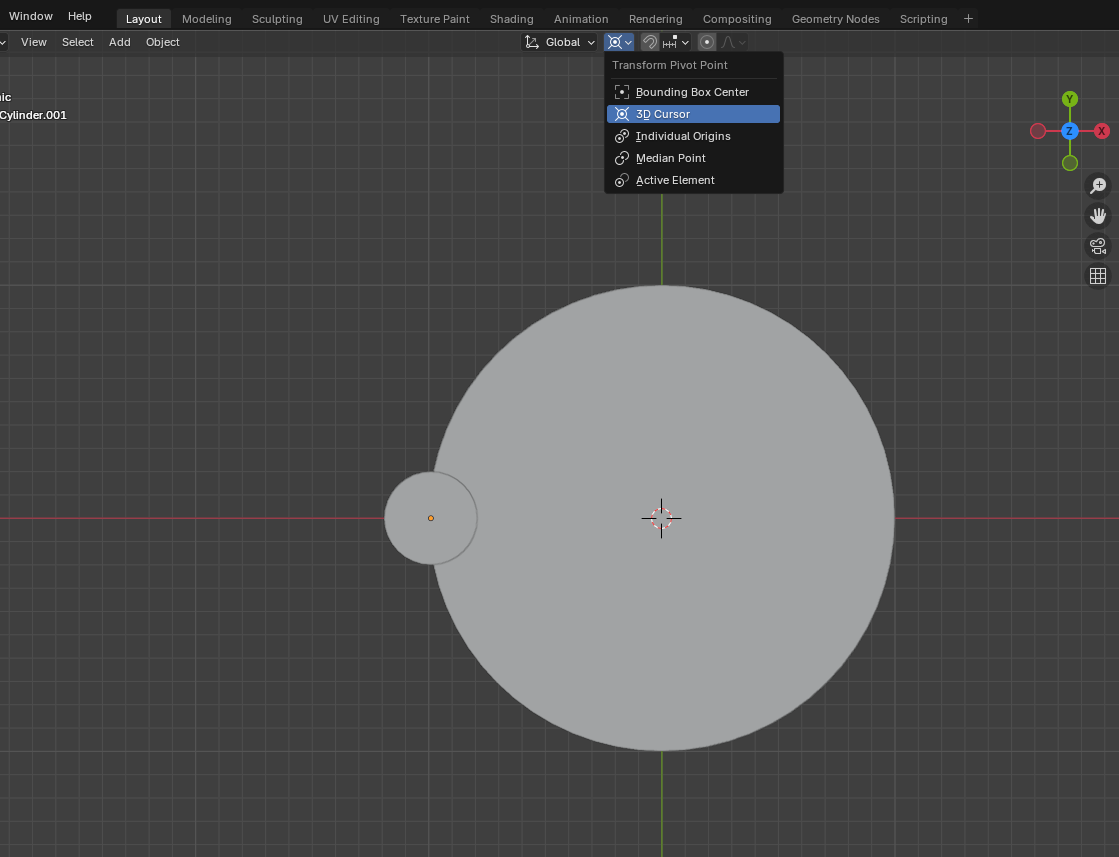

5	Создать копии цилиндра по кругу	Для того, чтобы все маленькие цилидры находились на одном расстоянии от центра основы мы можем воспользоваться PivotPoint. Так как 3D курсор по умолчанию находится в центре(Shift+C чтобы переместить) мы можем сменить пивот на 3D курсор чтобы все вращения проходили вокруг него. Смените пивот на 3D курсор в верхней части Viewport. Выделите маленький цилиндр (ЛКМ), который будет использоваться как зубец шестерёнки. Дублируйте его с помощью Shift + D Поверните новый цилиндр с помощью R на некотором расстоянии от первого "зубца". В левом нижнем углу откроется понель Duplicate object, в этой панели в графе Angle укажите значение 33 Чобы не повторять все действия вручную вы можете повторить послеследнее сохраненное действие "Rotate" с помощью комбинации клавиш - SHIFT + R. Заполните окружность "зубцами" и откорректируйте их количество или расположение при необходимости.

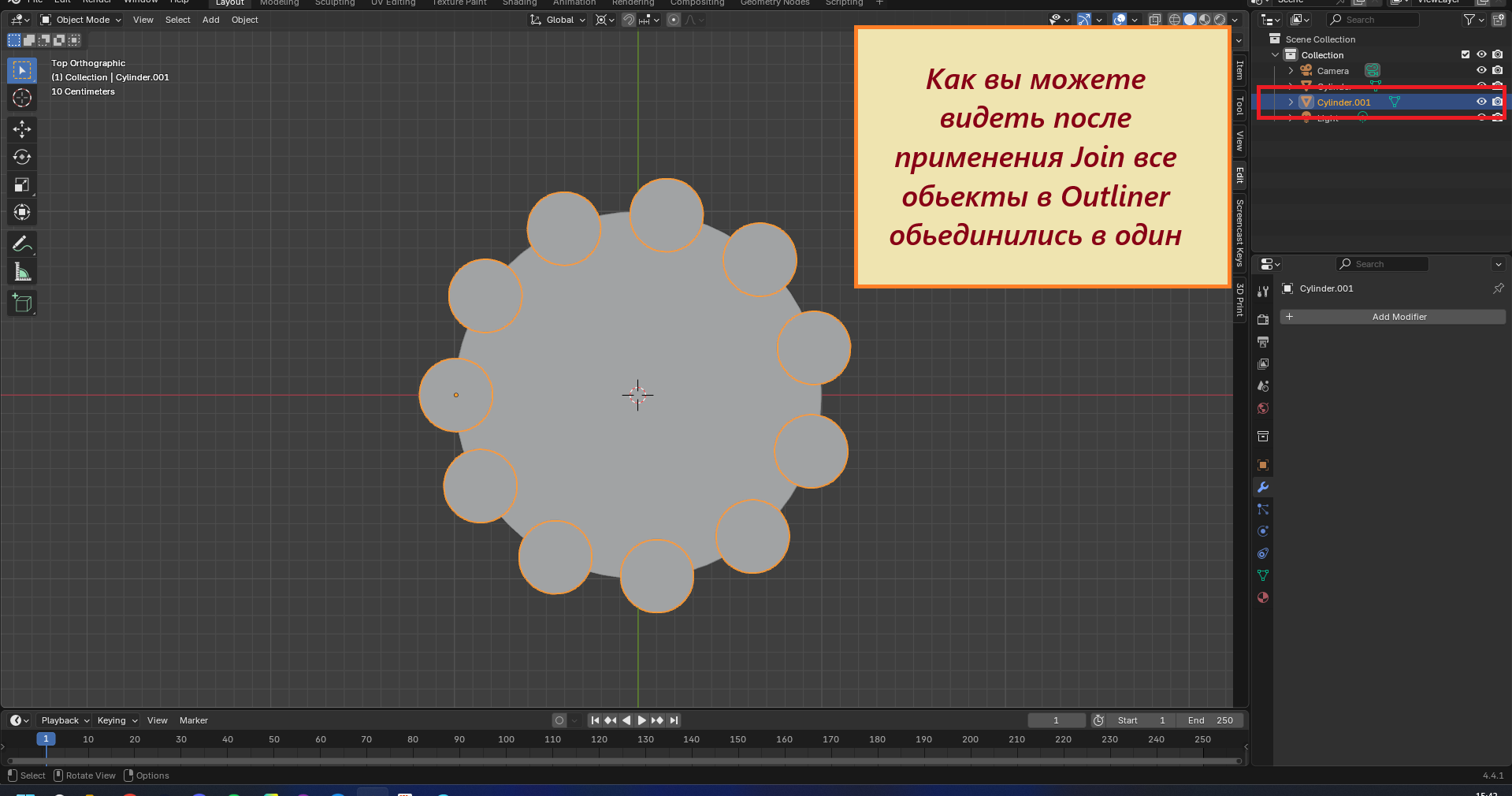

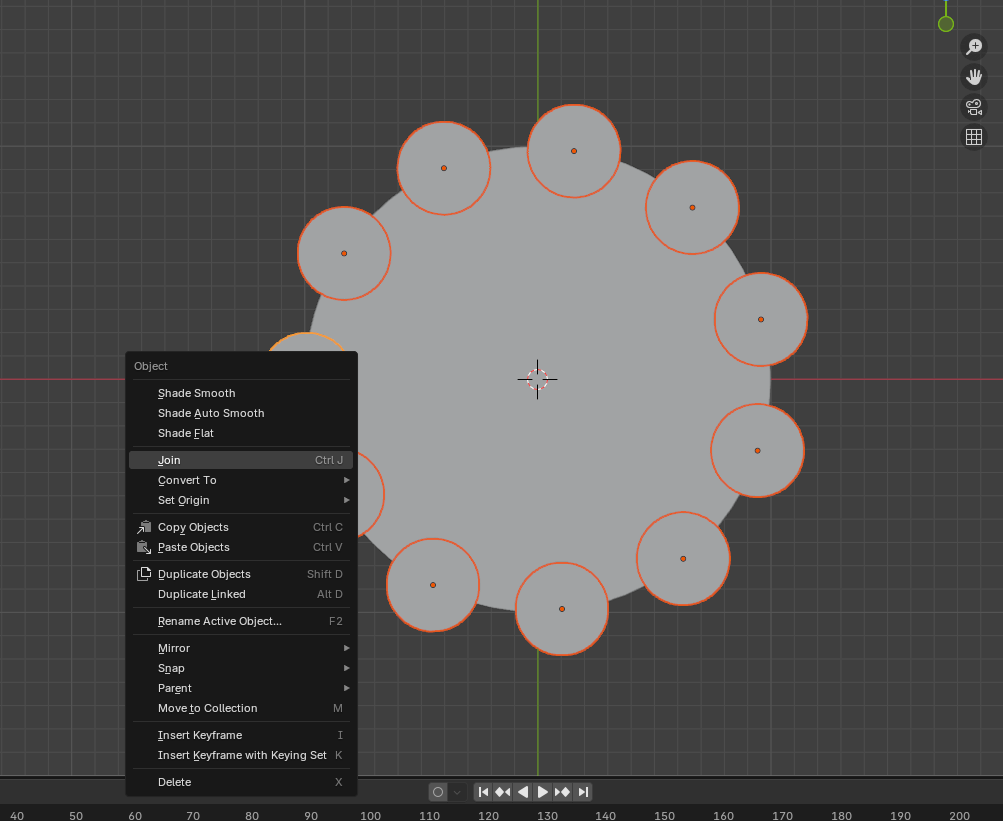

6	Объединить все вспомогательные цилиндры	Для экономии времени обьединим все маленькие цилиндры в один обьект. Для этого воспользуемся инструментом Join. Выделите все вспомогательные цилиндры → Ctrl + J для объединения в один объект(или правой кнопкой мыши по обьектам - Join).

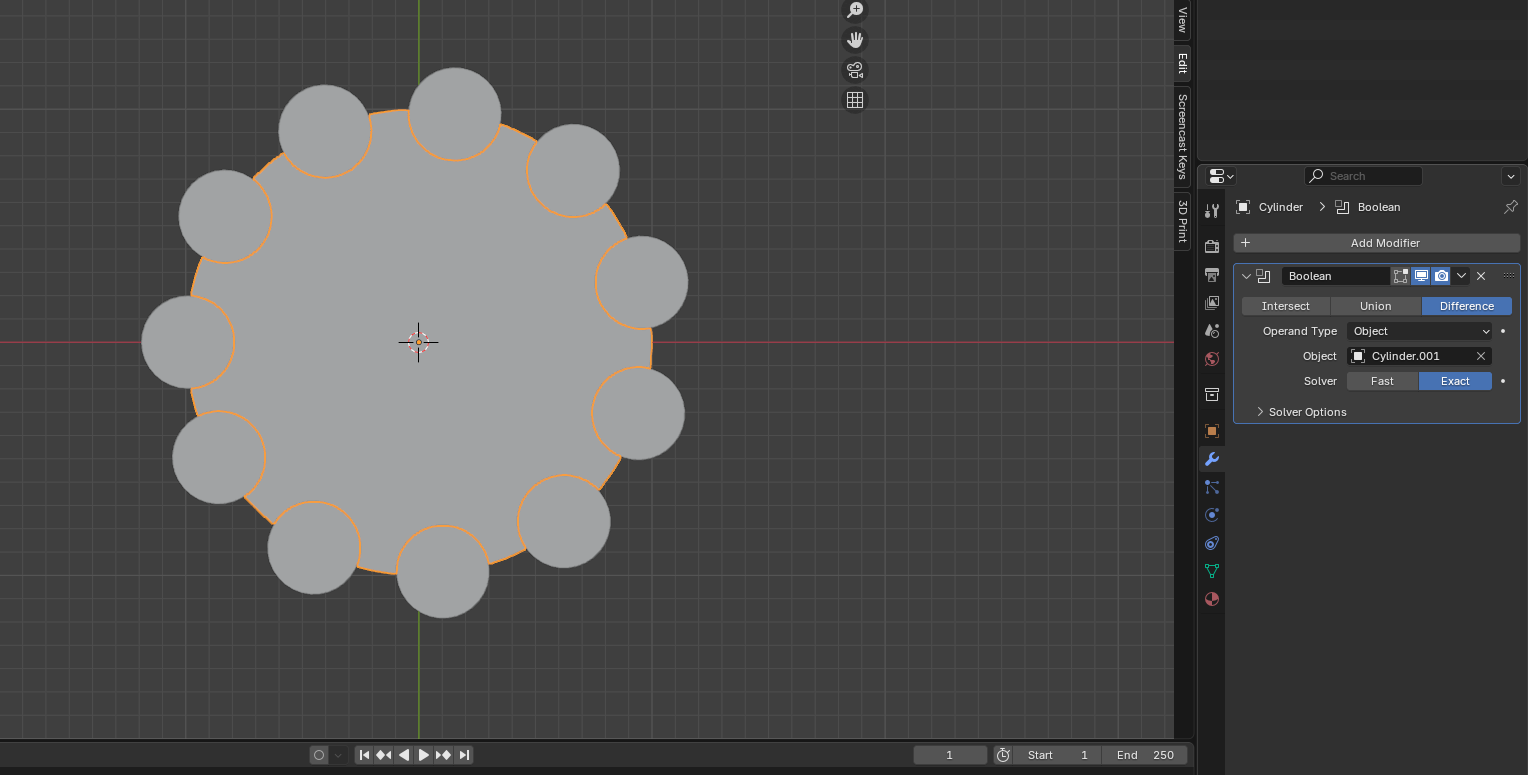

7	Добавить модификатор Boolean на основной цилиндр	Выделите основной цилиндр → Modifier Properties → Add Modifier → Boolean → Operation: Difference → выберите объединённые цилиндры в поле Object.

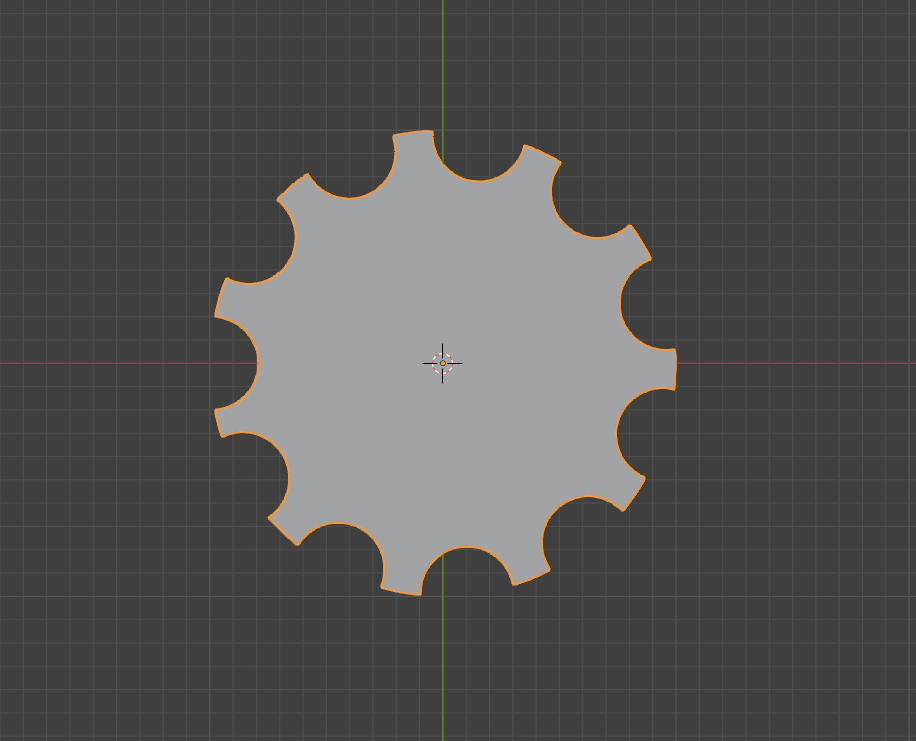

8	Применить модификатор и удалить цилиндры	Нажмите Apply в модификаторе. Затем выделите вспомогательные цилиндры → X → Delete.

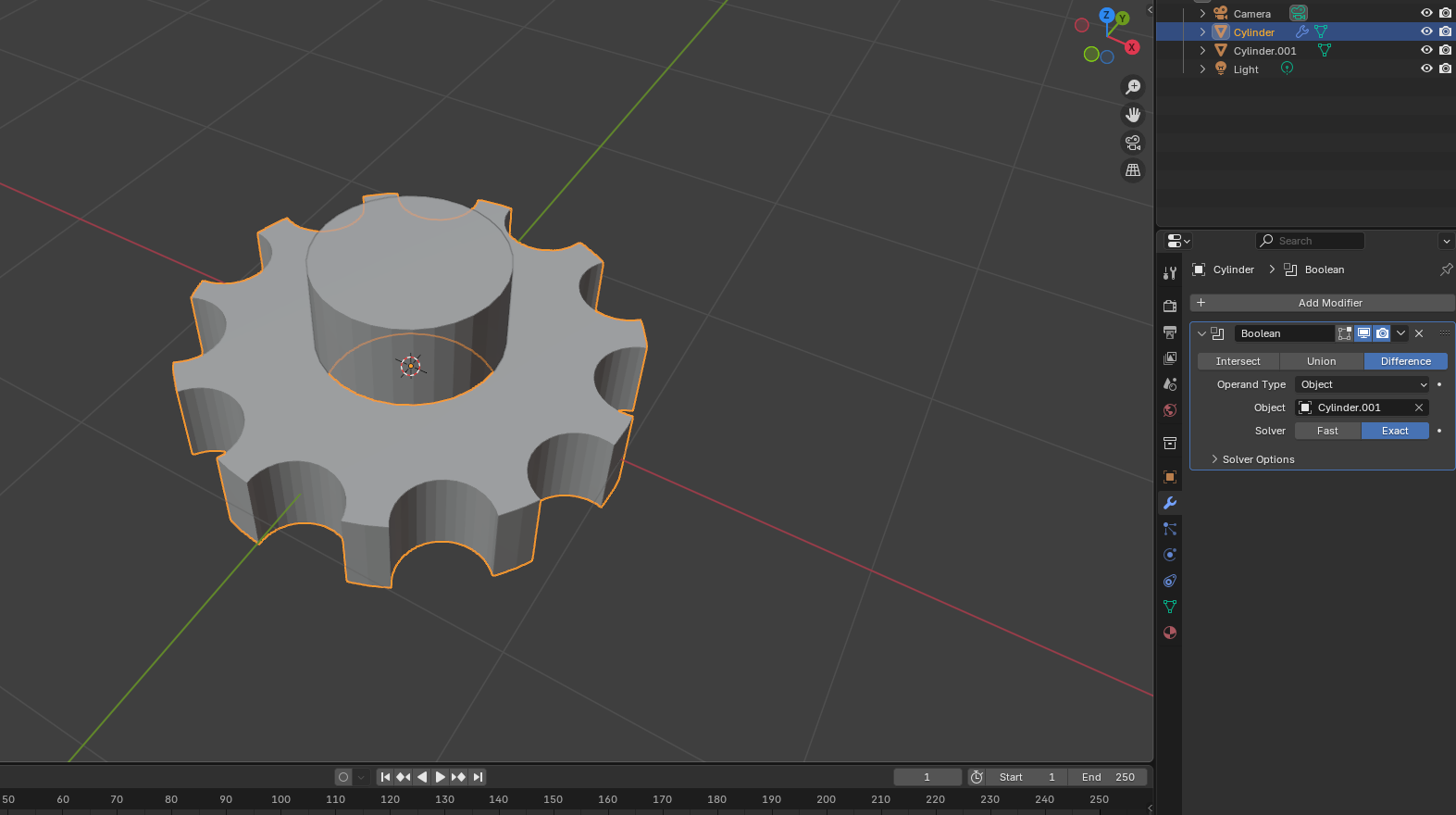

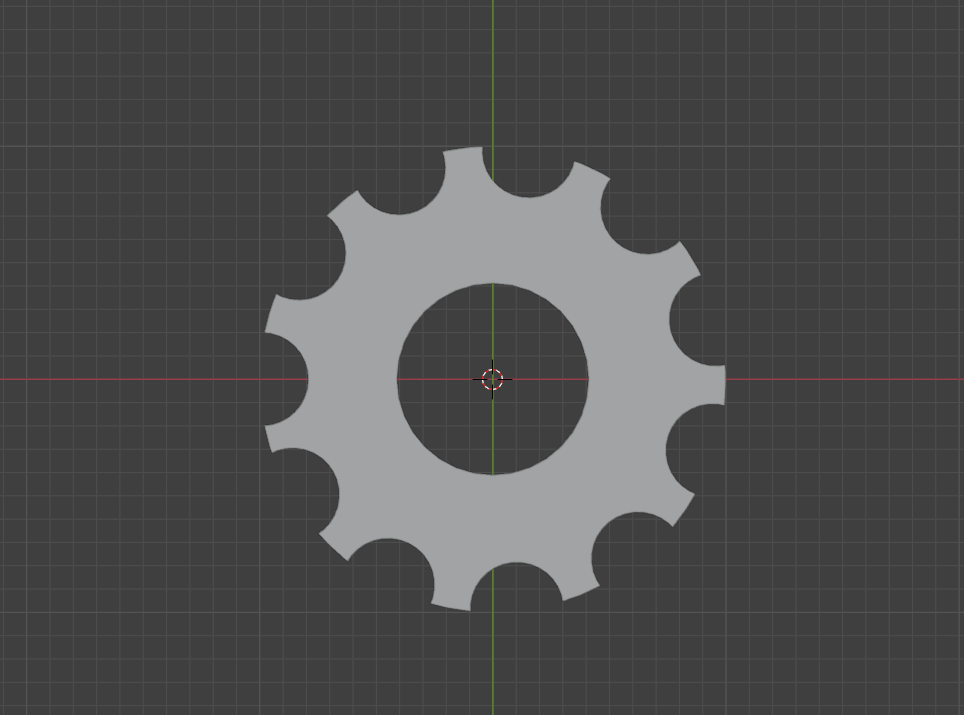

9	Создать отверстие в центре	Shift + A → Mesh → Cylinder. Настроить Radius. Разместить в центре. Добавить новый модификатор Boolean → Difference → применить, удалить цилиндр.

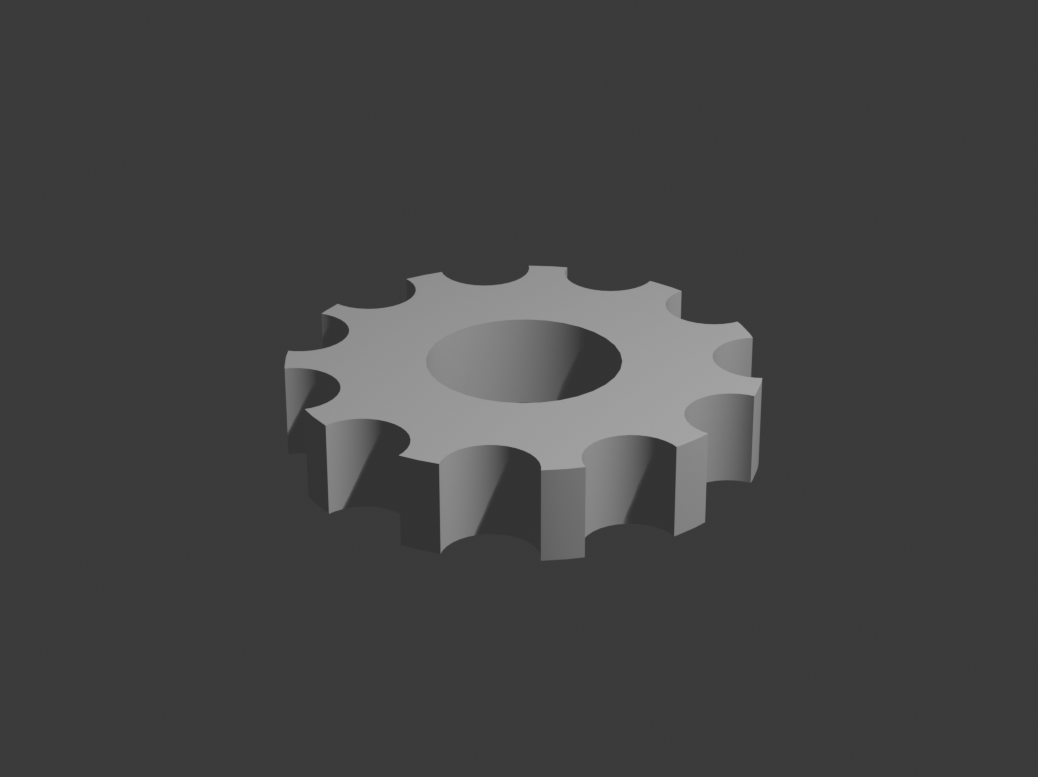

10	Сгладить шестерёнку. Рендер.	ПКМ → Shade Smooth для сглаживания. Настроить камеру и свет, нажать F12 и сохранить рендер

Ожидаемый результат:

Модель шестерёнки с зубцами, аккуратными скосами и центральным отверстием.
Освоение техники создания сложных объектов с использованием модификатора Boolean.

Вопросы для самопроверки:

Какой режим модификатора Boolean использовался?
Каким образом можно обьединить обьекты в один? В каких случах это может пригодится?
