Практическая работа: Моделирование простого объекта с использованием инструмента Extrude
Освоение инструмента выдавливания (Extrude) для моделирования сложной геометрии из примитивов.
Практическая работа №8
Цель работы
Научиться моделировать простой контейнер с внутренним пространством и крышкой, используя выдавливание внутрь и точное позиционирование объектов.
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения (инструкционная карта) | Изображение |
|---|---|---|---|
| 1 | Создать новый проект | File → New. | |

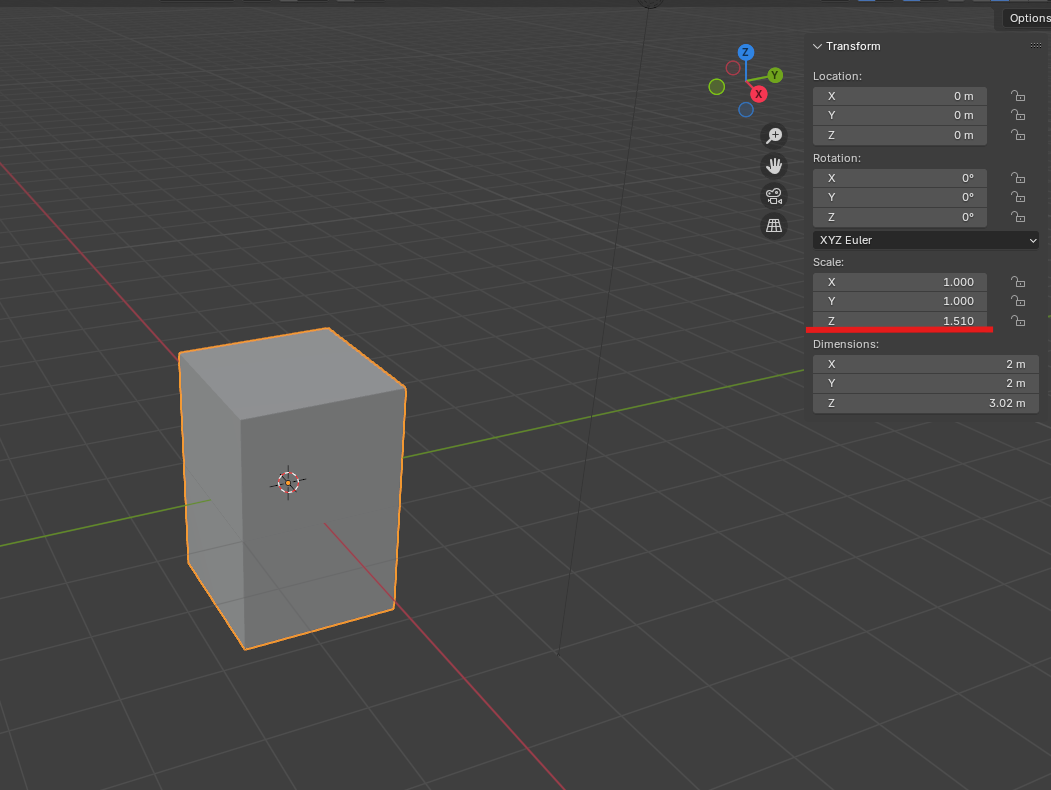

| 2 | Масштабировать куб(основа ящика | Если куба на сцене нет - Shift + A → Mesh → Cube. Масштабируйте куб по оси Z на 0.5 единиц (S → Z → 0.5). |
|

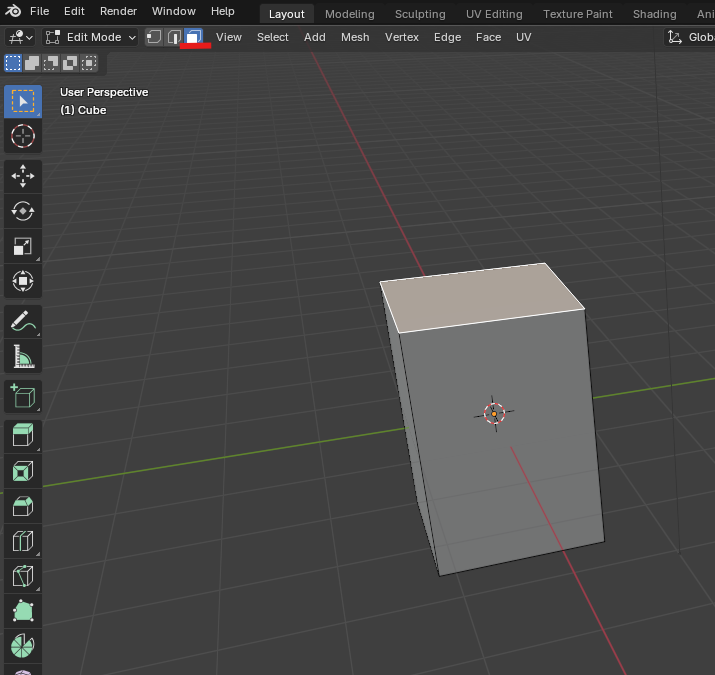

| 3 | Войти в режим редактирования | Выделите куб и перейдите в режим редактирования → Tab → Edit Mode → в режиме граней выберите верхнюю грань (Face Select → 3). |
|

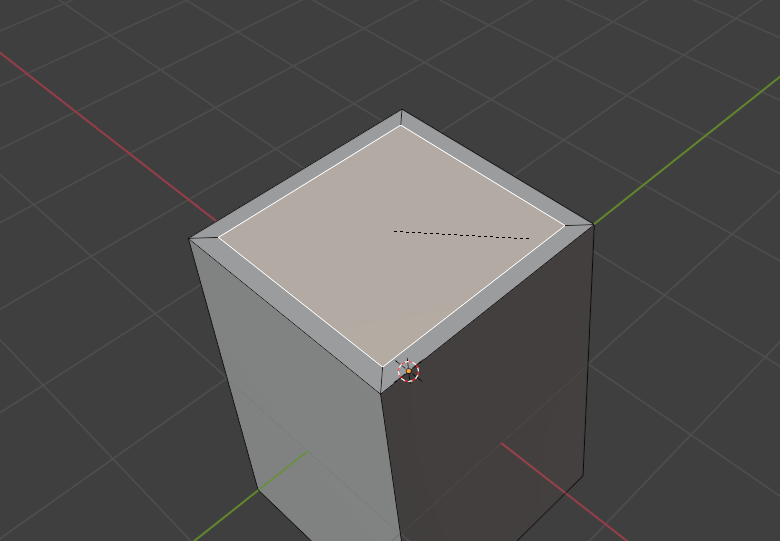

| 4 | Inset верхней грани | Нажмите I(Inset) → переместите мышь внутрь, чтобы создать внутреннюю грань. |
|

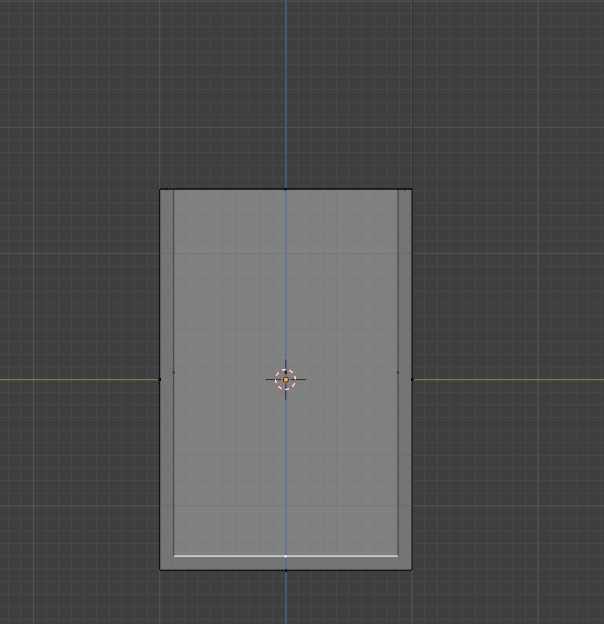

| 5 | Extrude внутрь | Нажмите E и потяните вниз, чтобы создать полость внутри куба. Для удобства перейдите в вид сбоку(1 на Numpad) и включите Toogle X-Ray |
|

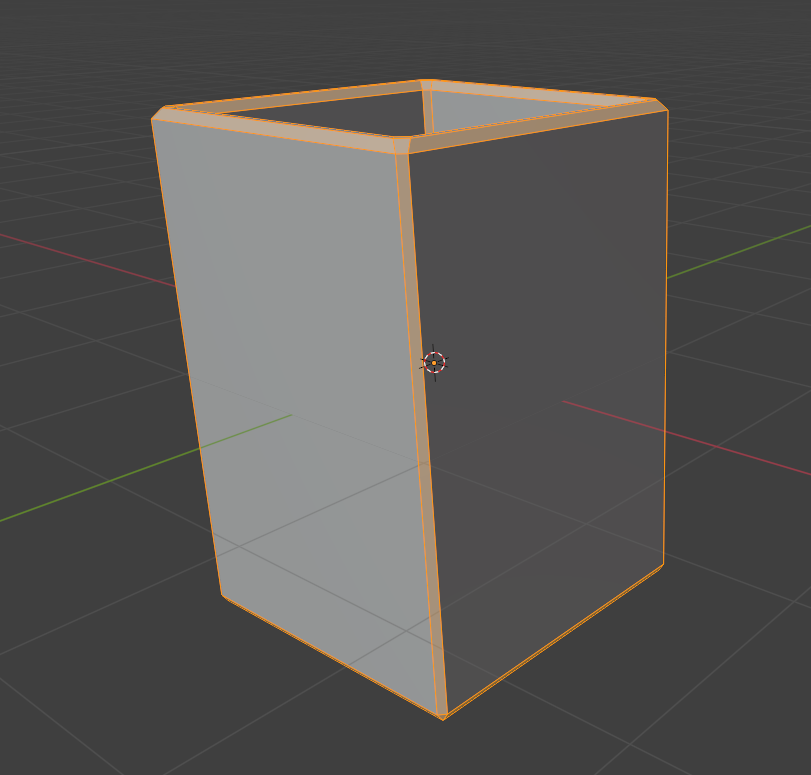

| 6 | Сгладить края ящика | Выделите все рёбра верхнего периметра → Ctrl + B → фаска (Bevel). |
|

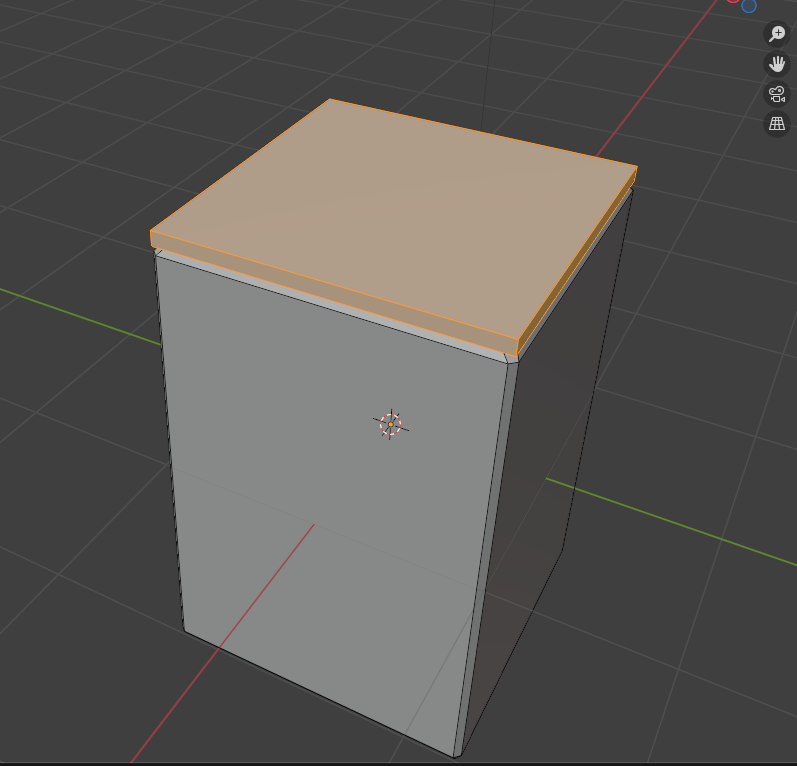

| 7 | Создать крышку | Shift + A → Cube → S по X и Y, Z → масштаб до толщины крышки → G → Z → разместите над ящиком. Поверните крышку в виде сверху(7 на Numpad) . |
|

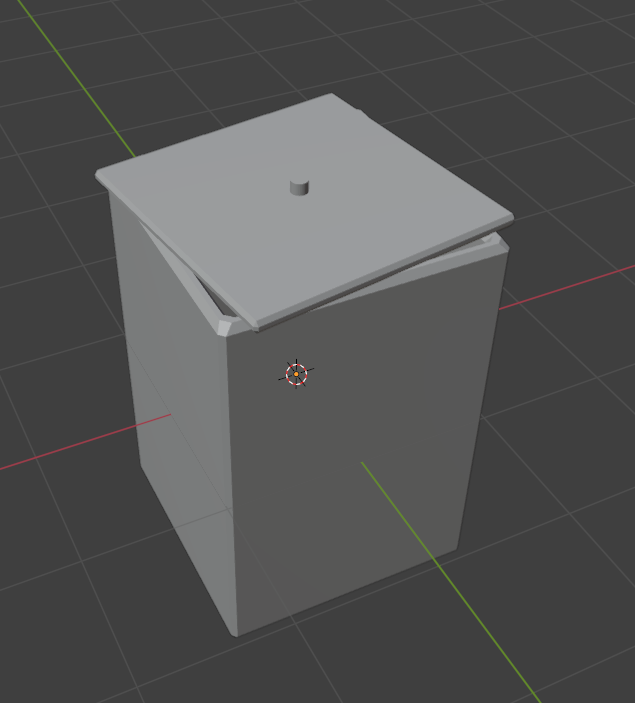

| 8 | Добавить ручку | Shift + A → Cylinder → масштаб по Z и X → переместить на центр крышки. |
|
Ожидаемый результат:
- Модель ящика с полостью и отдельной крышкой.
- Аккуратные фаски по краям, ручка на крышке.
Вопросы для самоконтроля:
- Чем отличается Inset от Extrude?
- Какие шаги нужны, чтобы создать полость в модели?
- Какие модификаторы или инструменты позволяют сделать сглаживание краёв?
