Практическая работа: Использование модификаторов для моделирования обьектов. Boolean
Практическая работа №14
Цель работы
Создать объёмный треугольный кусок сыра с помощью базовых примитивов и вырезать в нём отверстия с помощью сфер и модификатора Boolean.
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения (инструкционная карта) | Изображение |
|---|---|---|---|

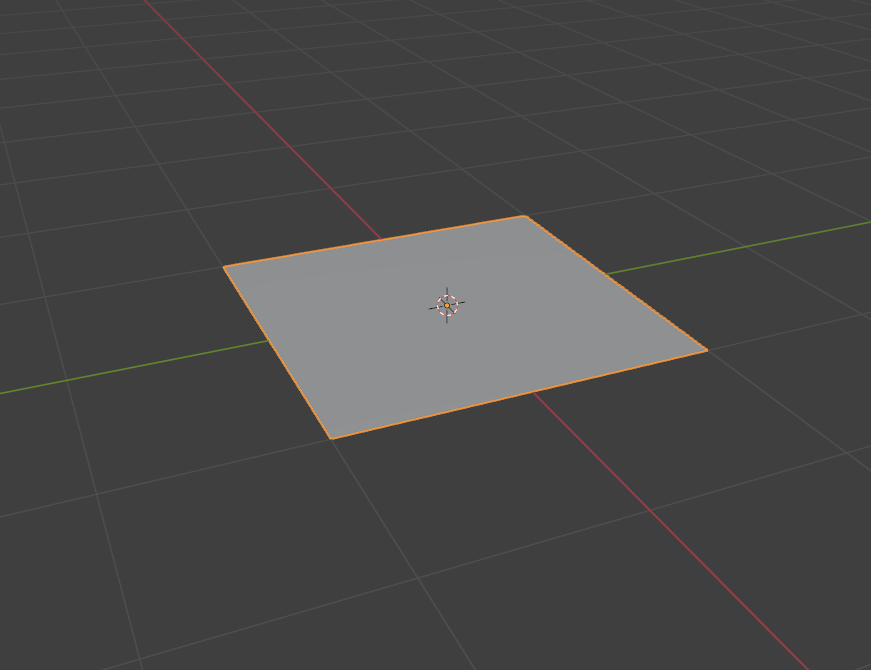

| 1 | Добавить плоскость | Создать новый проект, удалить стартовый куб и добавить плоскость. Shift + A → Mesh → Plane |
|

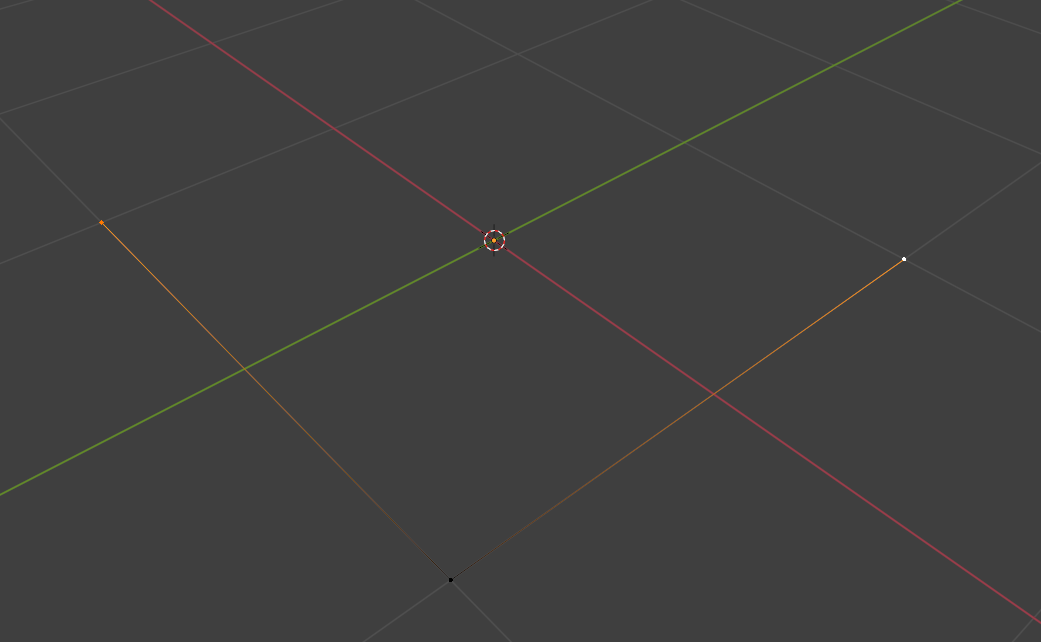

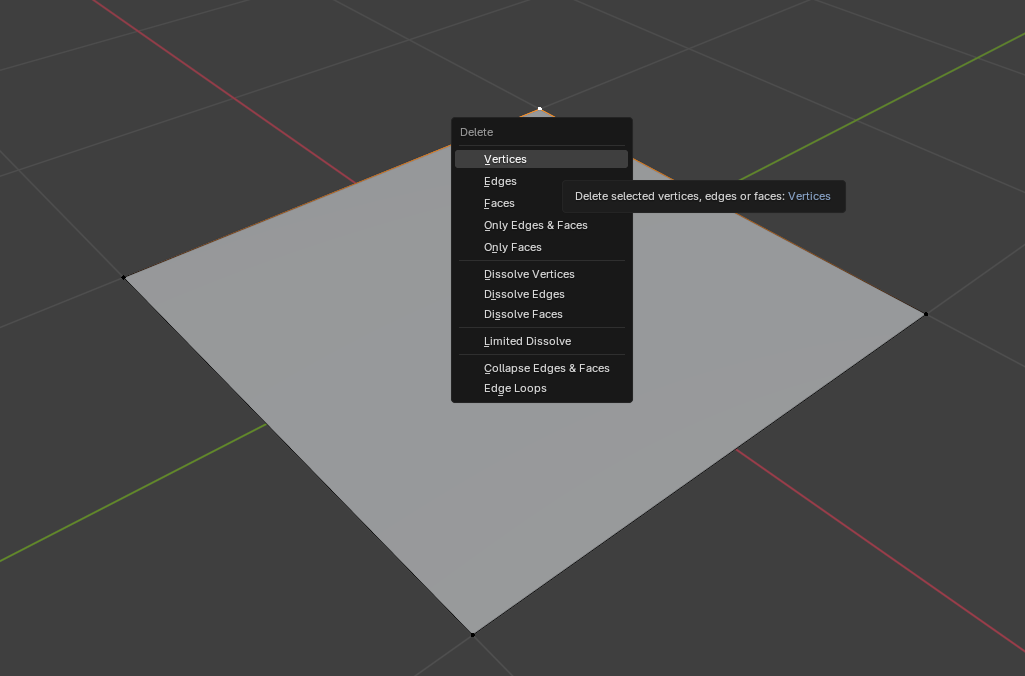

| 2 | Создать треугольник | Перейти в Edit Mode(Tab) → выделите 1 вершину в режиме редактирования вершин → нажмите X → Delete Vertices чтобы удалить одну вершину. Выделите две смежных вершины и обьекдините их с помощью Edge (F), чтобы получить треугольник. |
|

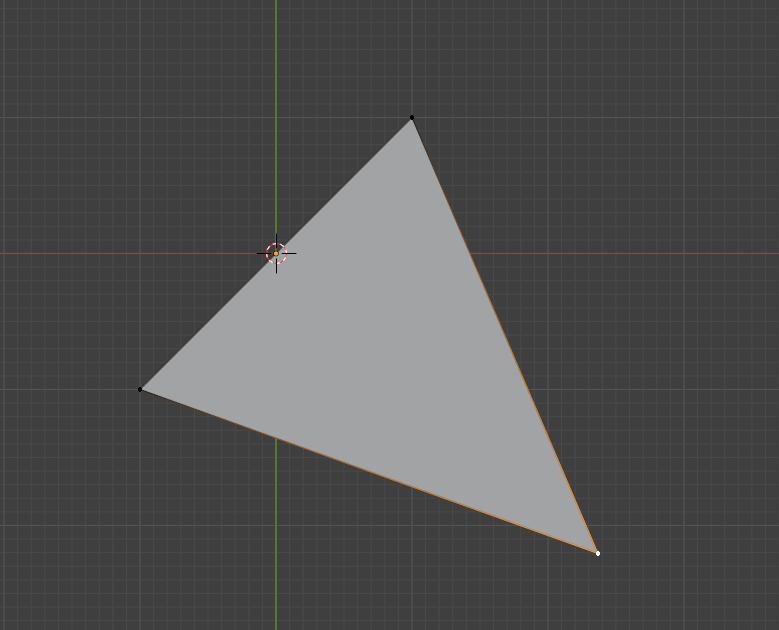

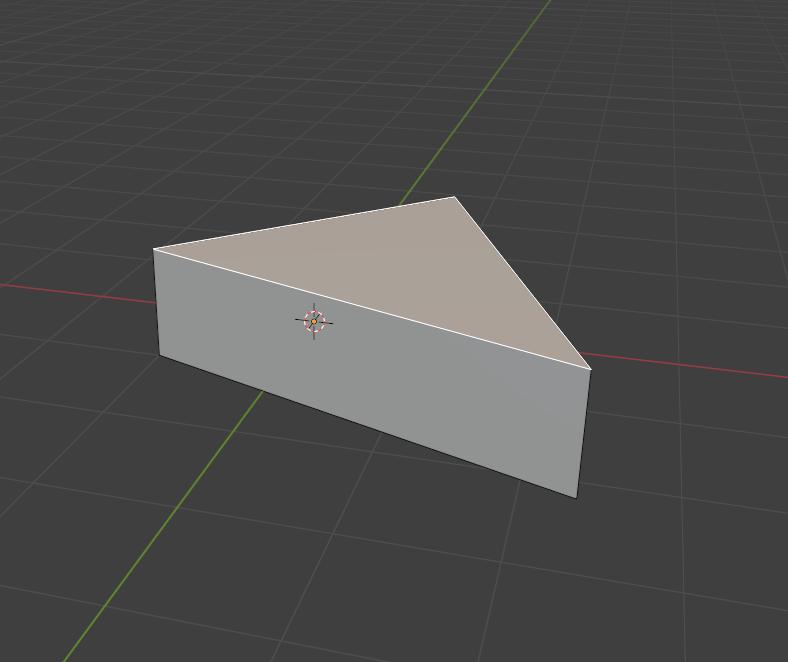

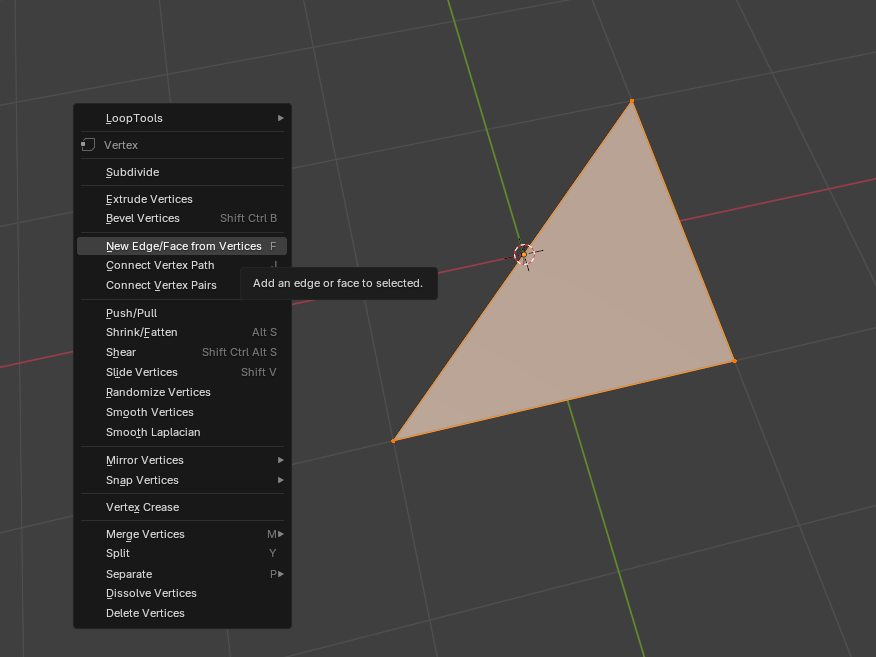

| 3 | Придать объём | Выделите все 3 точки, нажмите правой кнопкой мыши → New Edge/ Face from Vertices для того чтобы создать треугольную грань, затем вытяните ее чтобы сделать похожей по форме на кусочек сыра. Выделите грань → нажмите E → вытяните вверх (создаётся объём) |
|

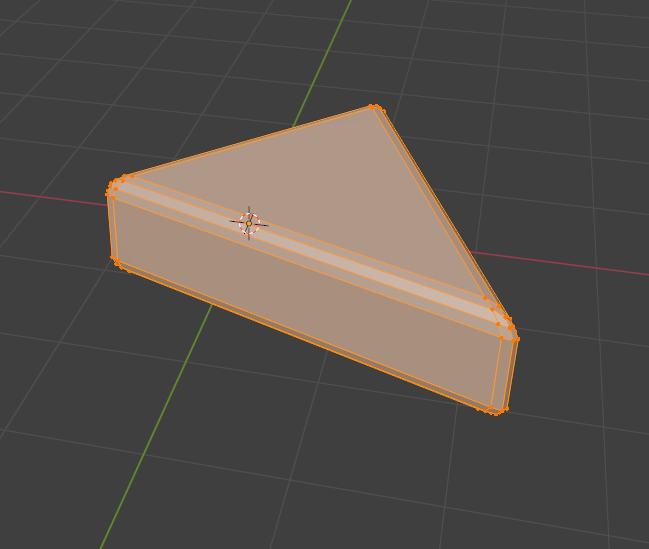

| 4 | Придать объём | Добавим фаски чтобы сыр выглядел более обьемно. В режиме редактирования выделите все вершины кнопкой A, затем нажмите CTRL + B чтобы активировать инструмент Bevel(колесиком добавьте 2-3 уровня), создайте небольшой скос на гранях |
|

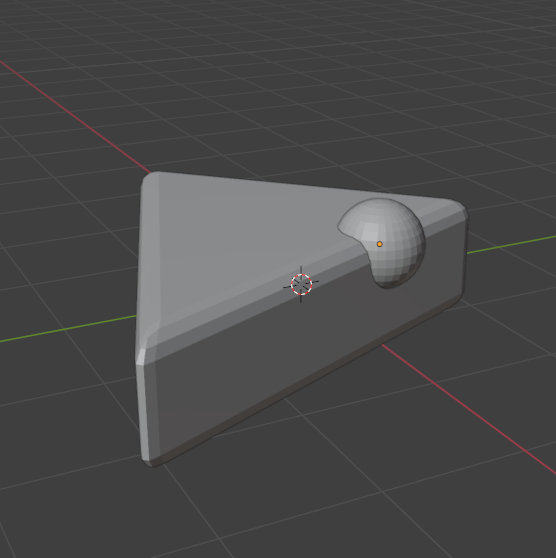

| 5 | Добавить сферу для будущего отверстия | Теперь нам необходимо добавить сферу, которой будем "вырезать" дырки для сыра. Сначала нам нужно перейти обратно в обьектный режим(Tab). Добавляем сферу: Shift + A → Mesh → UV Sphere → уменьшите масштаб → разместите частично внутри "сыра" |
|

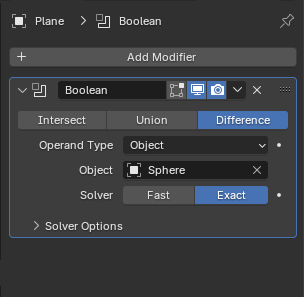

| 6 | Скопировать сферу | Выделите кусок сыра → в панели справа нажмите на иконку гаечного ключа и добавьте модификатор Boolean(Add modifier → Generate → Boolean). В настройках выберите Difference(разница) → В поле для второго обьекта выберите сферу → нажмите Apply или CTRL+A |
|

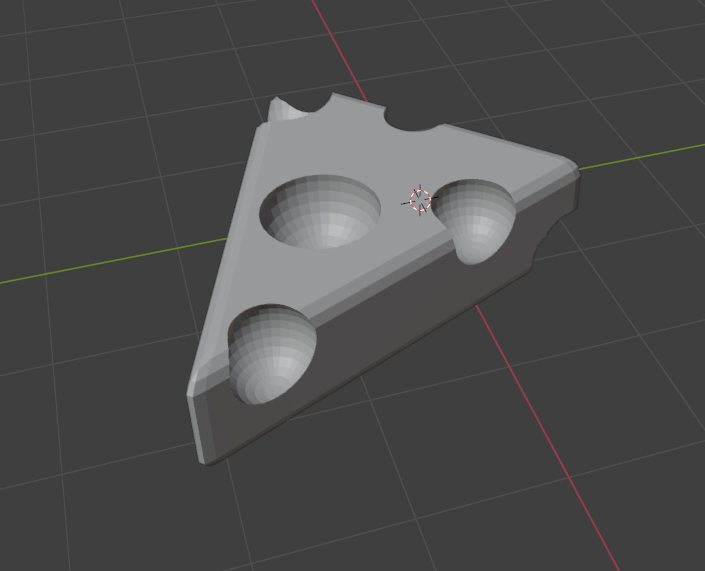

| 7 | Применить модификатор Boolean | Переместите сферу на другое место, где хотите добавить отверстие и выполните аналогичные действия. Меняя положение и размер сферы добавьте несколько отверстий. Не забывайте, что модификатор Boolean в этом случае мы добавляем к модели сыра а не сферы. |
|
| 8 | Удалить сферы | После применения Boolean удалите сферу (X → Delete) | |

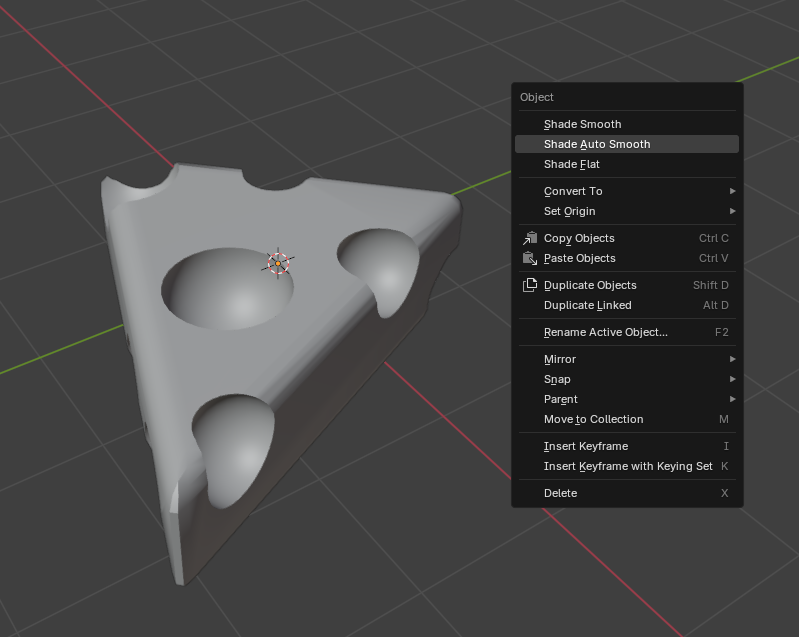

| 9 | Сгладить объект | ПКМ по модели → Shade Smooth или Shade Auto Smooth. |
|

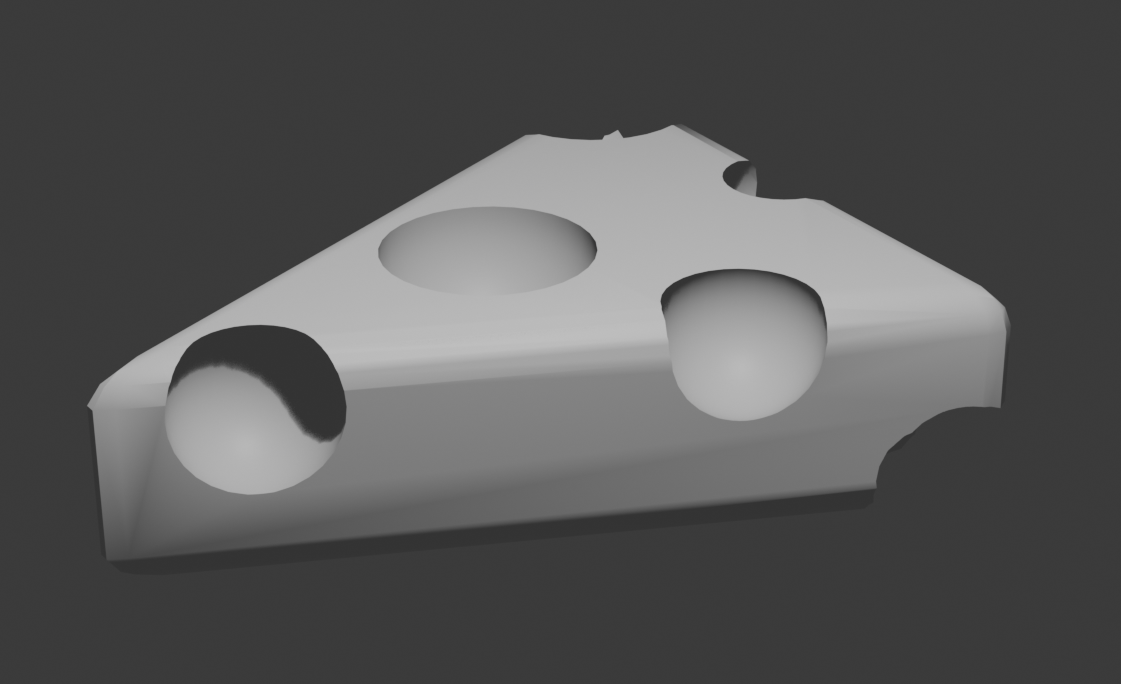

| 10 | Финальный рендер | Откорректируйте положение камеры и света. Нажмите F12 и сохраните результат рендера. |
|
Ожидаемый результат:
- Объёмный треугольный кусок сыра с вырезанными отверстиями.
- Использование Boolean Difference для вырезания с помощью сфер.
Вопросы для самоконтроля:
- Что делает модификатор Boolean в режиме Difference?
- Можно ли применить Boolean к нескольким объектам сразу?
