Трансформации, структура меша и параметры объекта.
Практическая работа №7
Цель работы
Моделирование простого обьекта в режиме редактирования Blender
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения | Изображение |
|---|---|---|---|

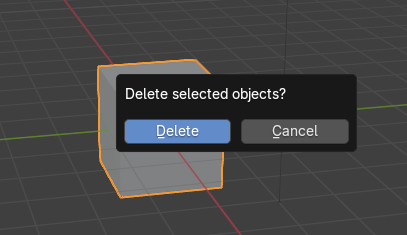

| 1 | Удалить все объекты из сцены | Нажмите A, чтобы выделить все объекты → нажмите X → выберите Delete. |
|

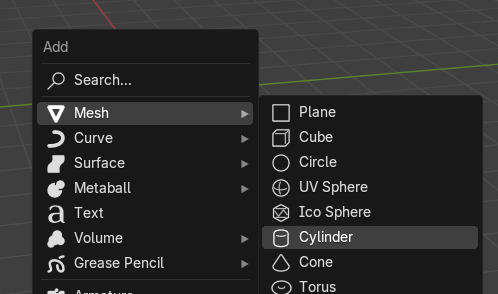

| 2 | Добавить цилиндр в сцену | Нажмите Shift + A → Mesh → Cylinder. |
|

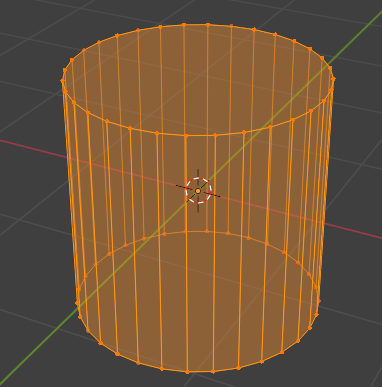

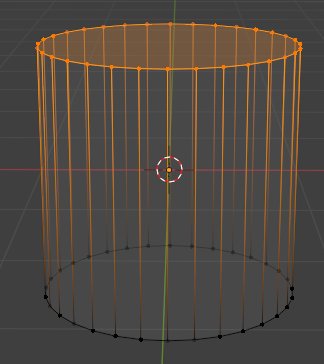

| 3 | Перейти в режим редактирования и выделить верхние вершины | Выделите цилиндр → нажмите Tab для перехода в Edit Mode → нажмите Z или кликните по иконке Viewport Shading: Wireframe → включите режим выделения вершин (Vertex Select или клавиша 1) → выделите верхние вершины цилиндра рамкой. |
|

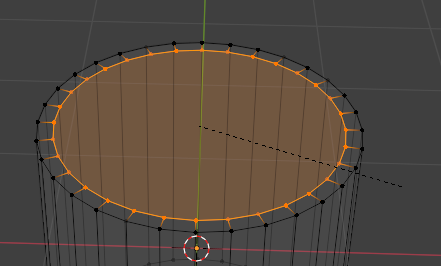

| 4 | Вставить (Inset) верхнюю часть цилиндра | После выделения верхних вершин нажмите I (Inset) → переместите мышку, чтобы немного сместить вершины к центру → нажмите ЛКМ для подтверждения. |
|
| 5 | Вытянуть внутрь для создания полости | С выделенной вставкой нажмите E (Extrude) → потяните мышку вниз по оси Z (или зажмите Z для ограничения по оси) → нажмите ЛКМ для завершения. |
|

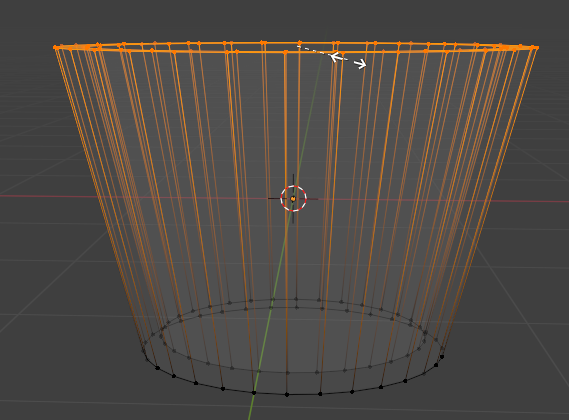

| 6 | Расширить верхние вершины цилиндра | Выделите все верхние вершины (рамкой или клавиша A в режиме вершинок) → нажмите S (Scale) → переместите мышку наружу для увеличения ширины верхней части цилиндра → ЛКМ для подтверждения. |
|

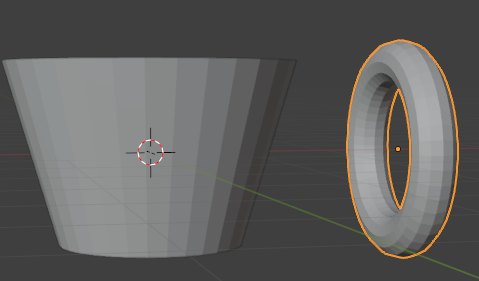

| 7 | Добавить тор и повернуть его по оси Y | Нажмите Shift + A → Mesh → Torus → нажмите R, затем Y, затем введите 90 → нажмите Enter для поворота тора на 90° по оси Y. |
|

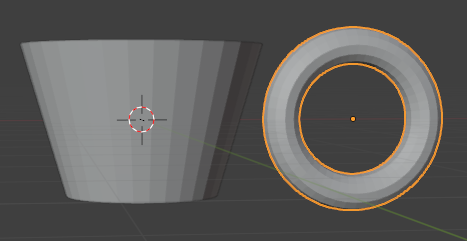

| 8 | Повернуть тор по оси Z на 90 | С выделенным тором нажмите R, затем Z, затем введите 90 → нажмите Enter для подтверждения поворота. |
|

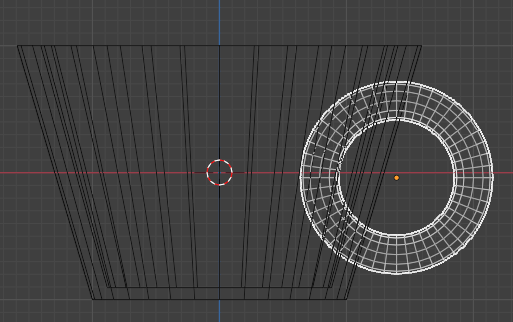

| 9 | Уменьшить тор и разместить его как ручку | С выделенным тором нажмите S → уменьшите его размер → G для перемещения → переместите тор сбоку цилиндра, так чтобы он выглядел как ручка чашки → ЛКМ для фиксации. |
|

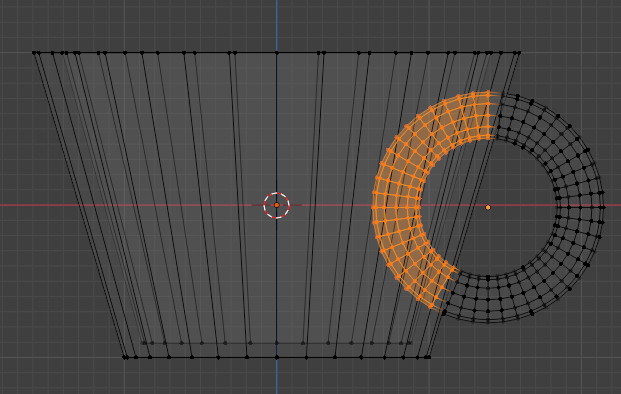

| 10 | Удалить лишние вершины ручки, выступающие за пределы чашки | Перейдите в Edit Mode у тора → включите Wireframe View (Z → Wireframe) → выделите все вершины ручки, которые находятся за пределами чашки, с помощью рамки (B) → нажмите X → выберите Vertices для удаления. |
|

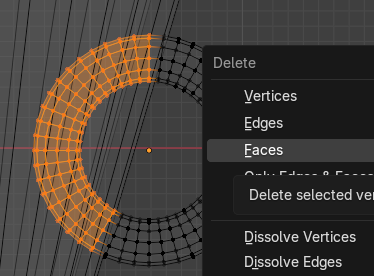

| 11 | Удалить лишние грани ручки, выступающие за пределы чашки | В Edit Mode тора включите Wireframe View (Z → Wireframe) → выделите ненужные грани снаружи цилиндра → нажмите Delete (X) → выберите Faces для удаления выбранных граней. |
|

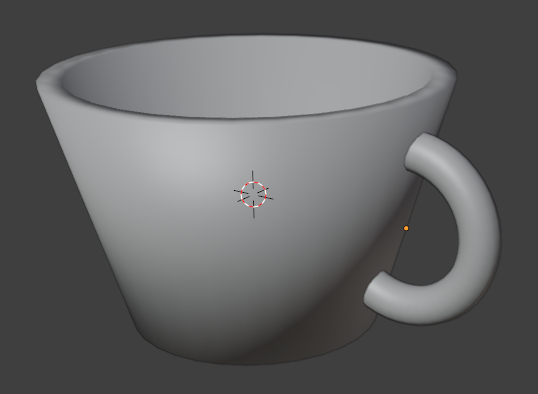

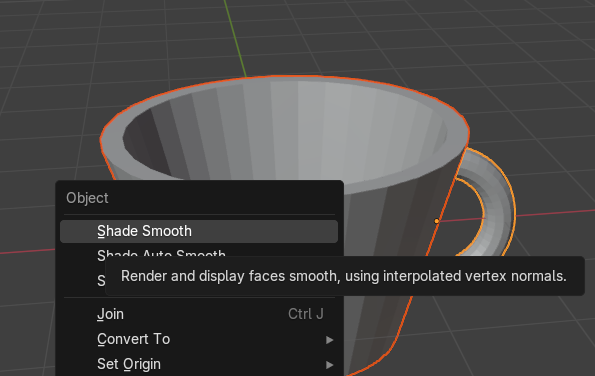

| 12 | Применить сглаживание к модели | Перейдите в Object Mode (Tab) → нажмите A, чтобы выделить все объекты → правый клик мышью → выберите Shade Smooth. |
|
В отчёте учащийся должен:
- Приложить скриншоты рендера объекта
- Описать шаги, которые были выполнены при моделировании.
