Дополнительные инструменты редактирования в Blender
Практическая работа №12
Цель работы
Сформировать модель стула с использованием базовых инструментов редактирования меша и точного позиционирования элементов.
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения (инструкционная карта) | Изображение |
|---|---|---|---|
| 1 | Удалить стартовый куб | Выделите куб → нажмите X → выберите Delete. |
|

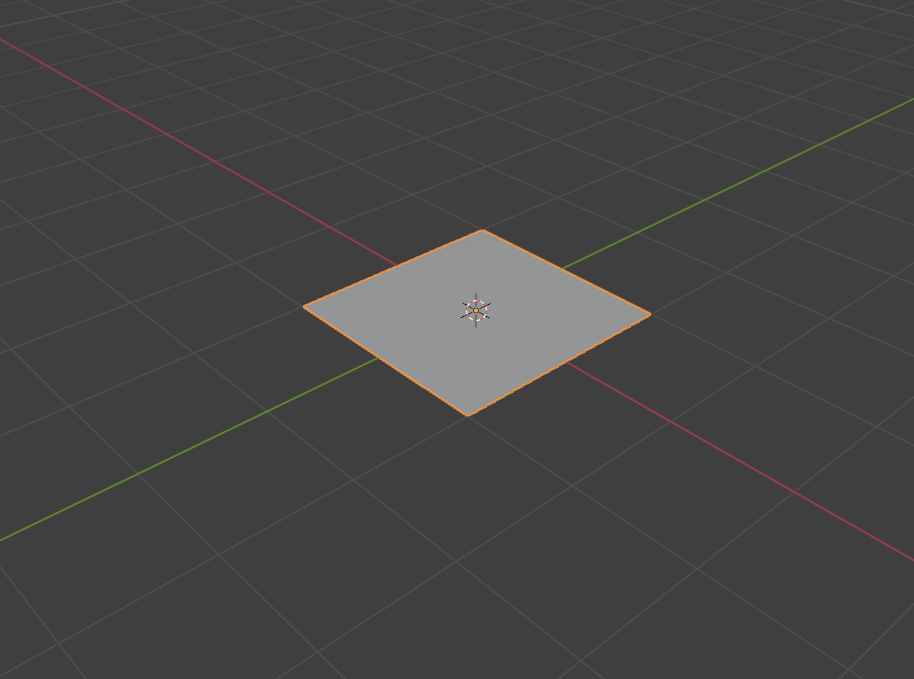

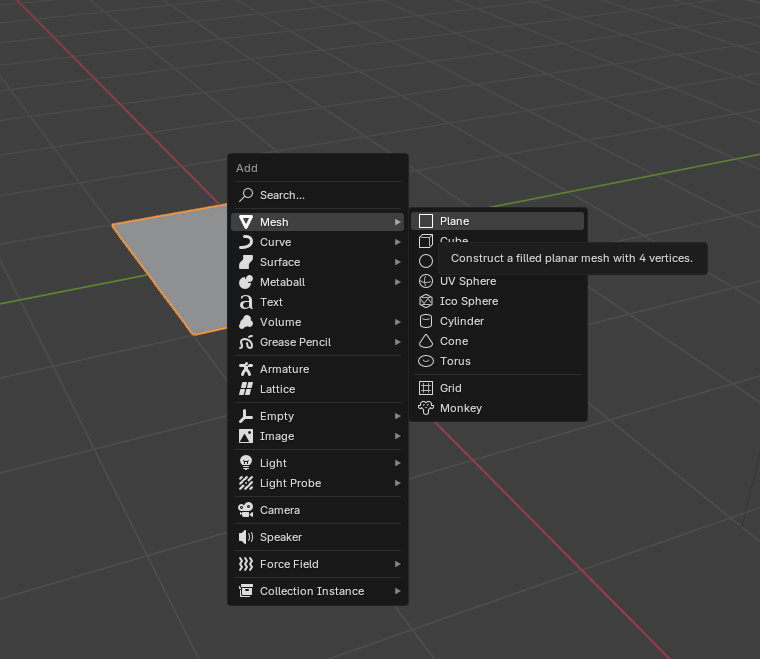

| 2 | Добавить плоскость (сидение) | Нажмите Shift + A → Mesh → Plane. |
|

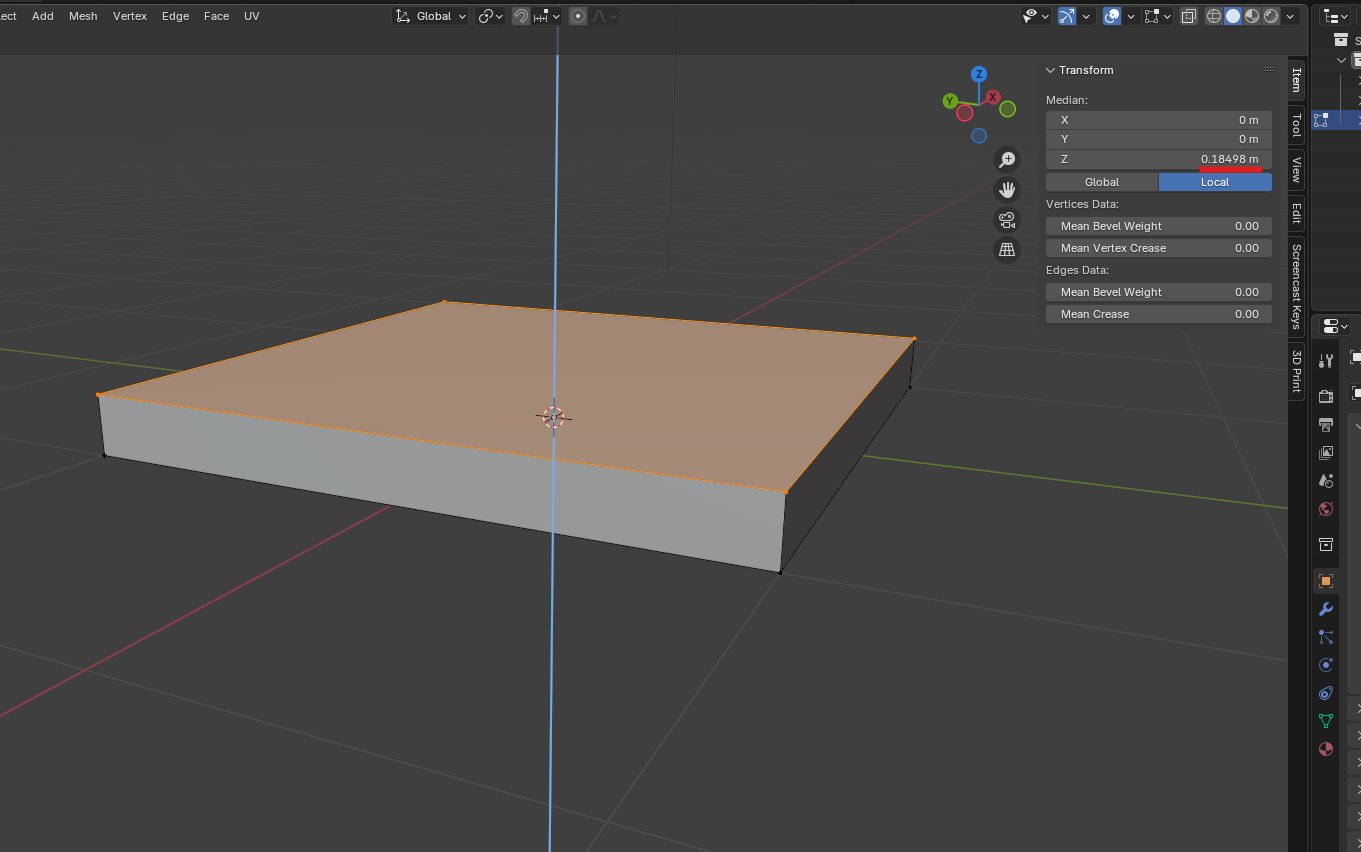

| 3 | Придать объём сидушке | Tab → Edit Mode → A → E → вытяните вверх на 0.1–0.2 ед. |
|

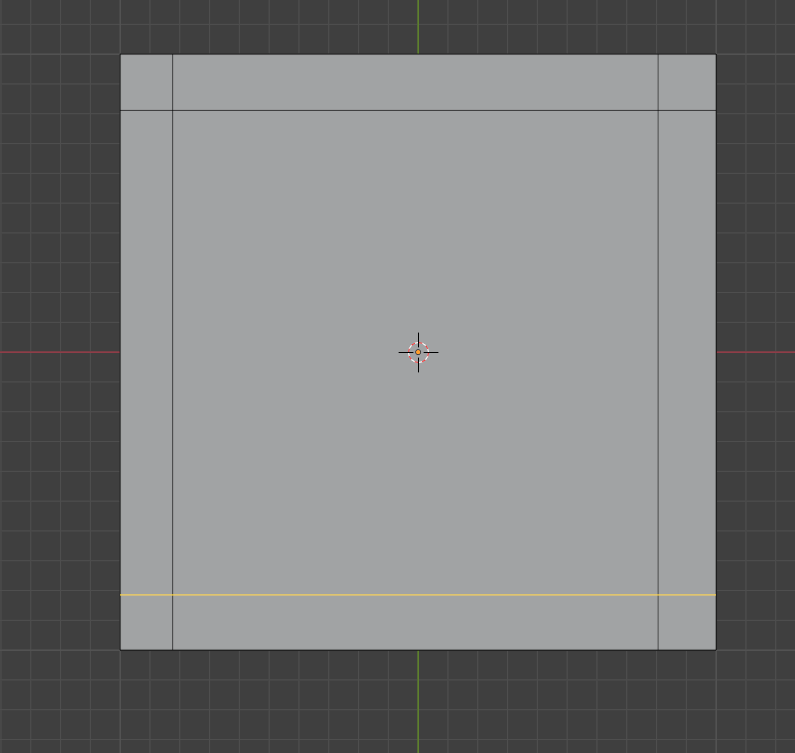

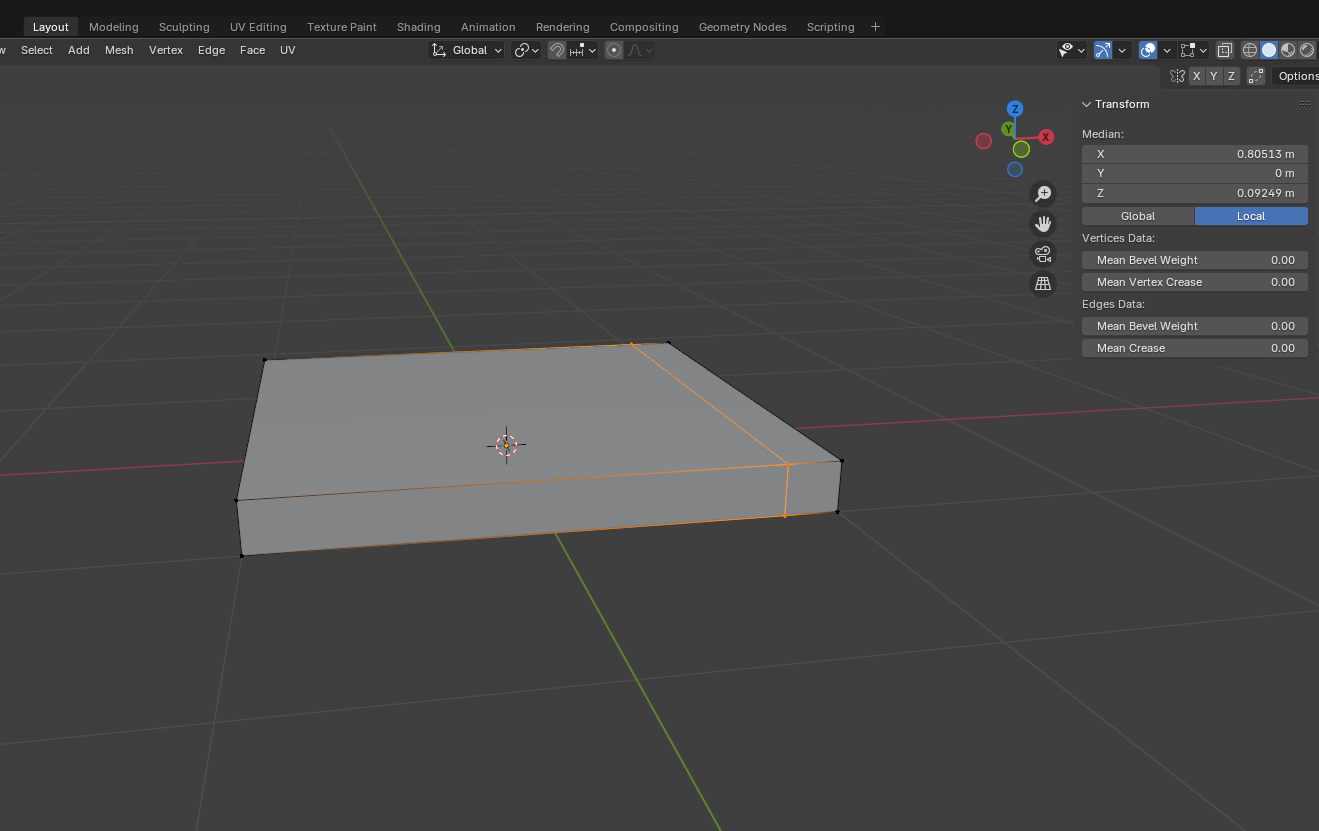

| 4 | Добавить разрез (Loop Cut) | Ctrl + R → прокрутите колесо → создайте 1 разрез и переместите ближе к краю. Таким же образом сделайте еще 3 разреза, у вас должны появится 4 угловые грани для будущих ножек стула. |
|

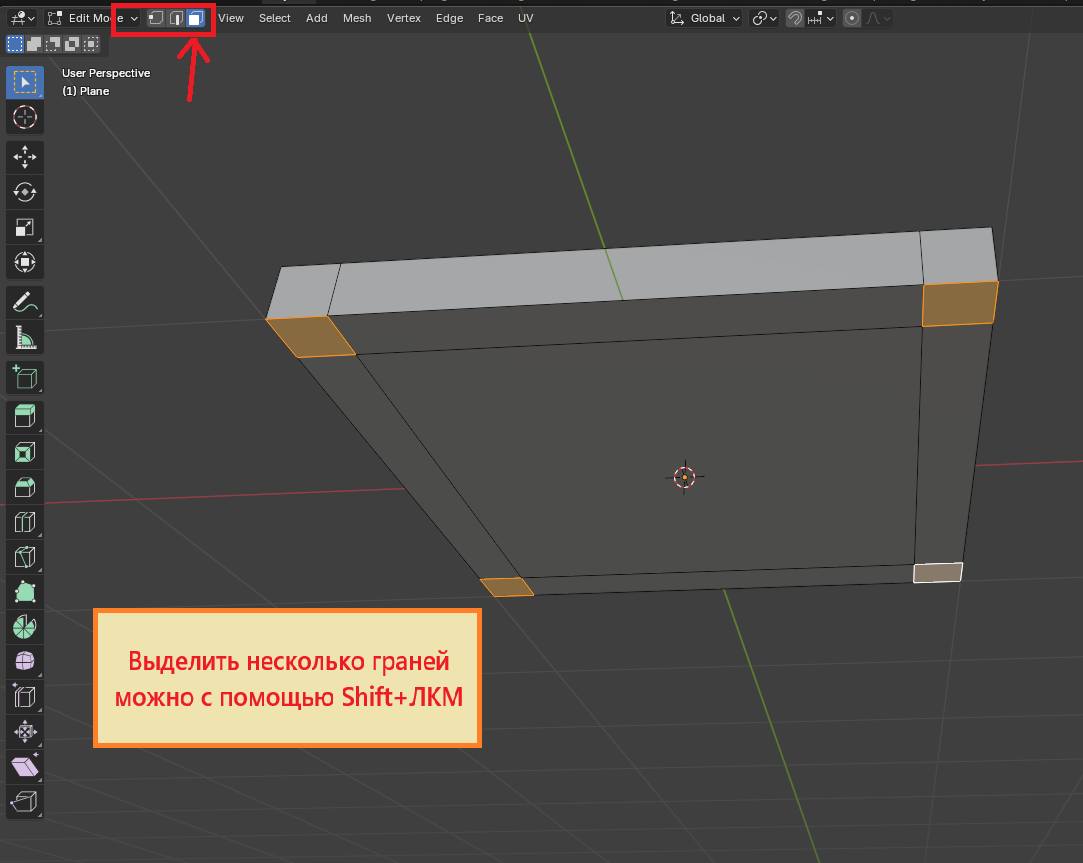

| 5 | Выделить зоны для ножек | Face Select (3) → выделите 4 угловые грани снизу |
|

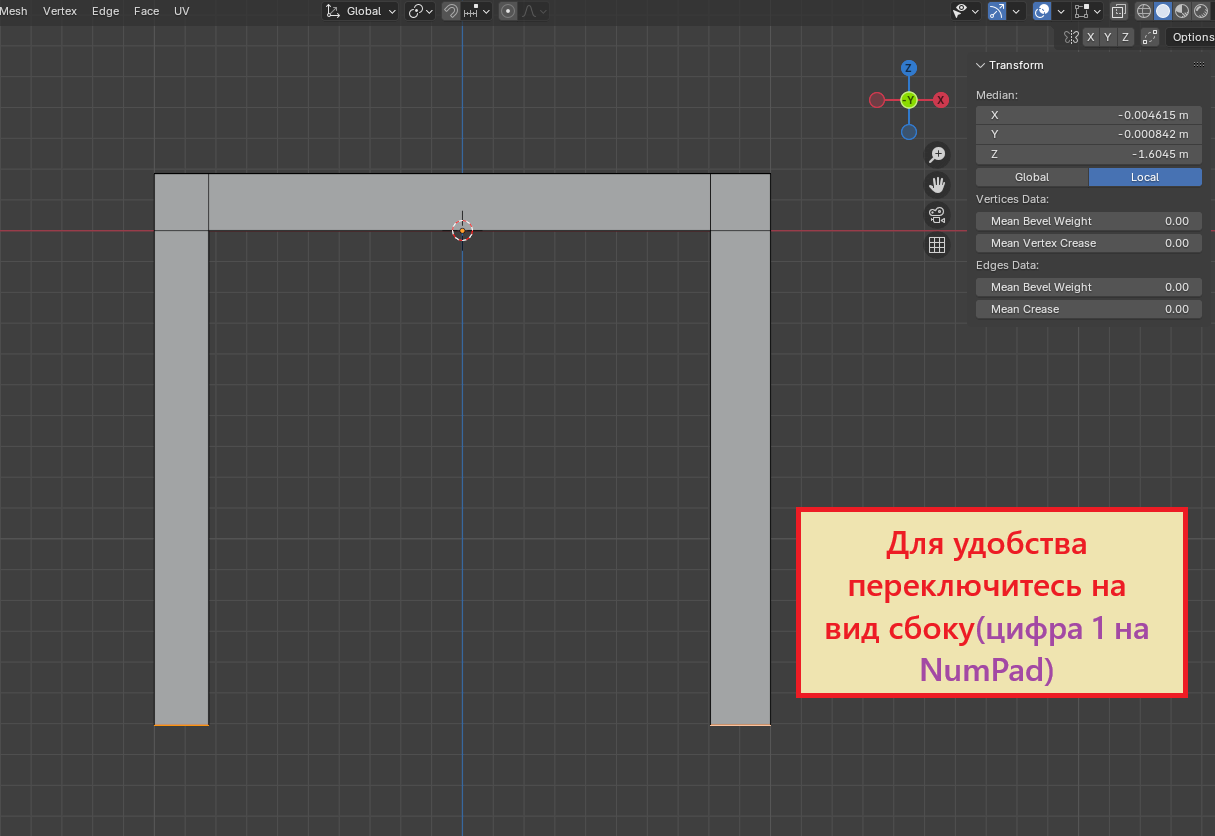

| 6 | Экструдировать ножки | E → потянуть вниз на 1.5–2 ед. |
|

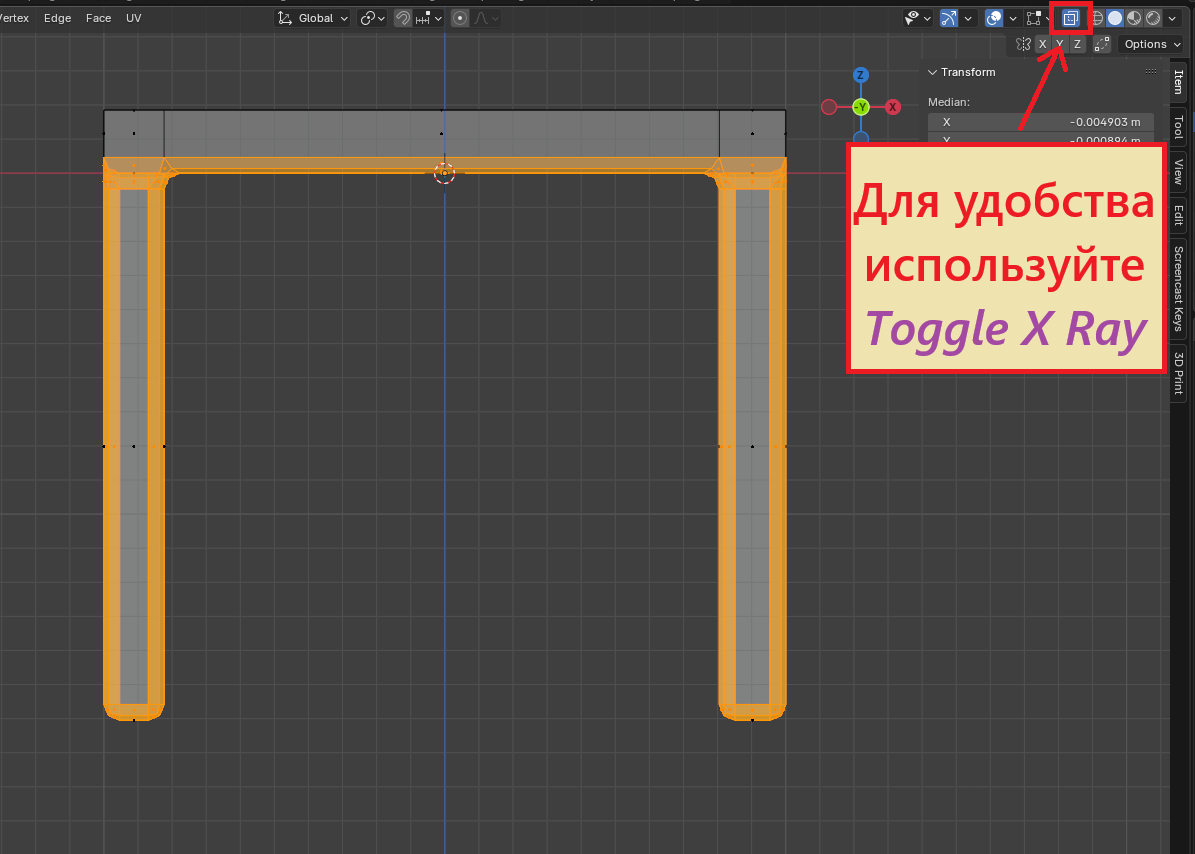

| 7 | Сделать фаски (Bevel) | Выделите вертикальные грани ножек → Ctrl + B → двигайте мышь |
|

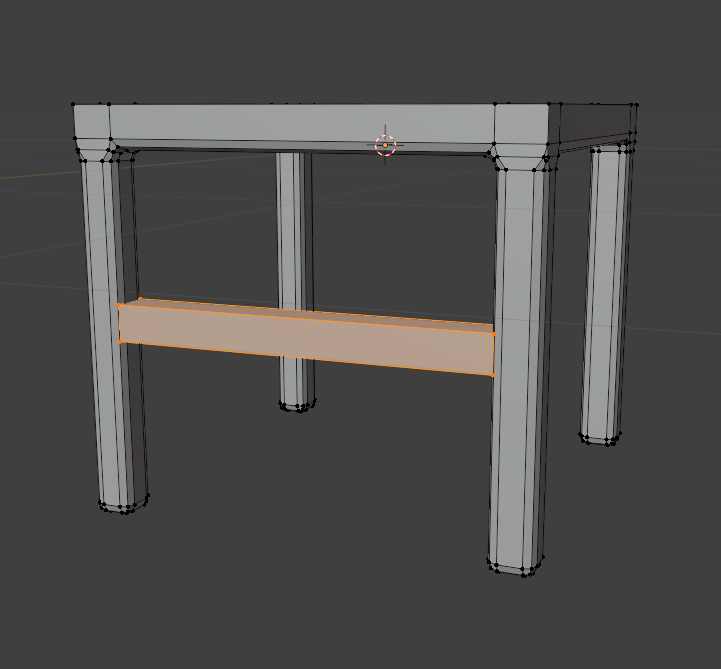

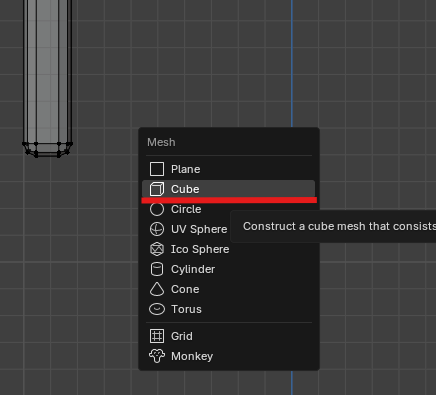

| 8 | Добавить перекладину между ножками | Добавим новый обьект для перекладины. Shift + A → Add Cube. Затем масштабируем куб так чтобы он стал похож на перекладину стула с помощью → S, затем переместим его с помощью G → разместите между передними ножками |
|

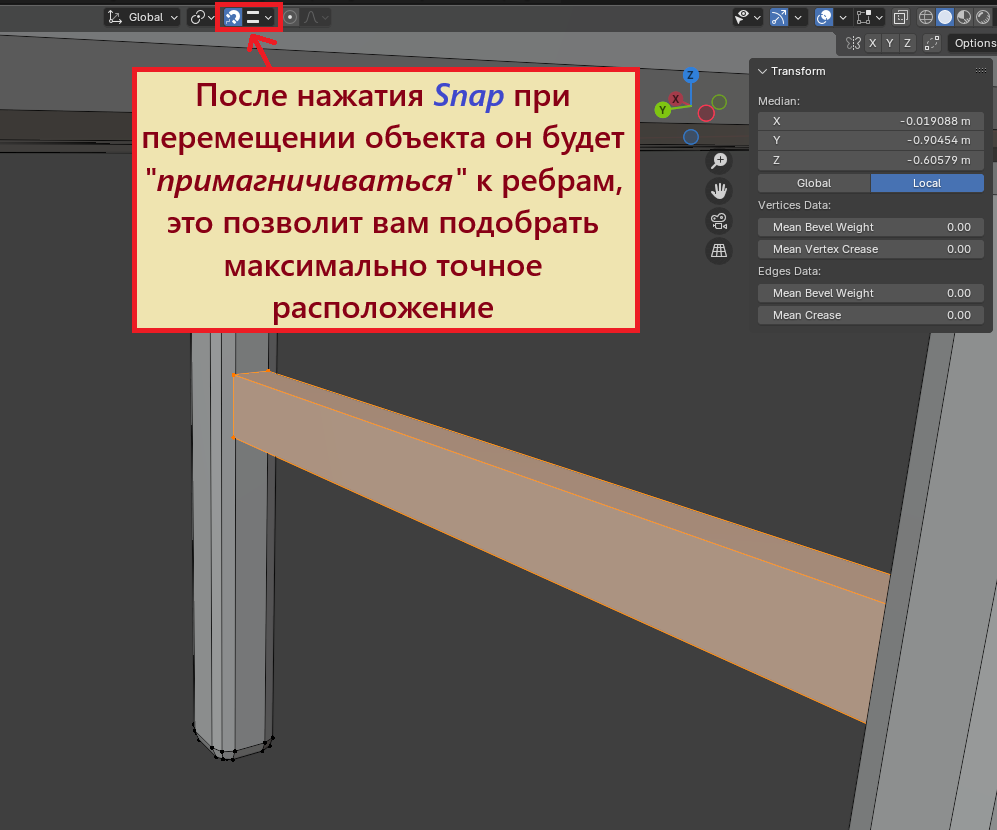

| 9 | Включить Snap для выравнивания | Включите значок Snap (магнит) → режим Face или Vertex → выровняйте. Если вы случайно потеряли выделение с добавленного обьекта вы можете вернуть его нажав CTRL+Z, выделение в Blender так же считается действием. После использования выключите Snap повторным нажатием на магнитик. |
|

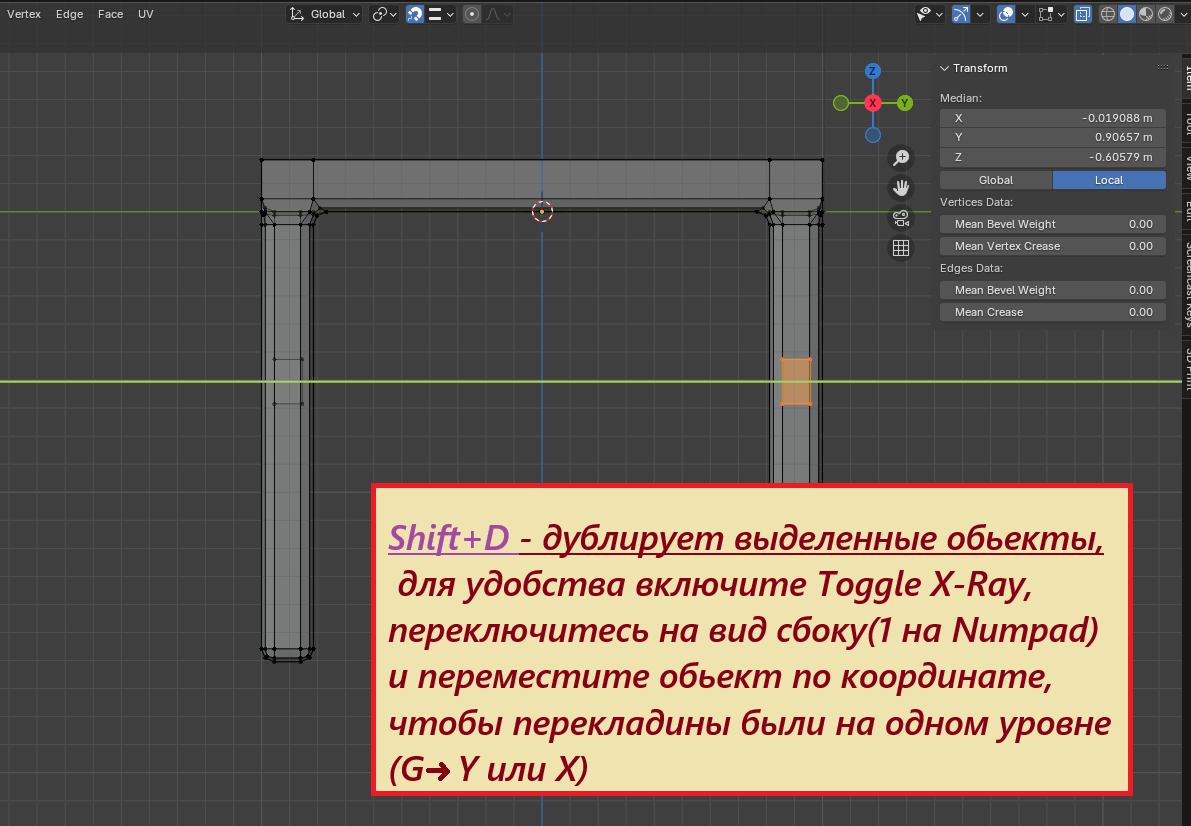

| 10 | Добавить вторую перекладину | Shift + D → переместить к задним ножкам |
|

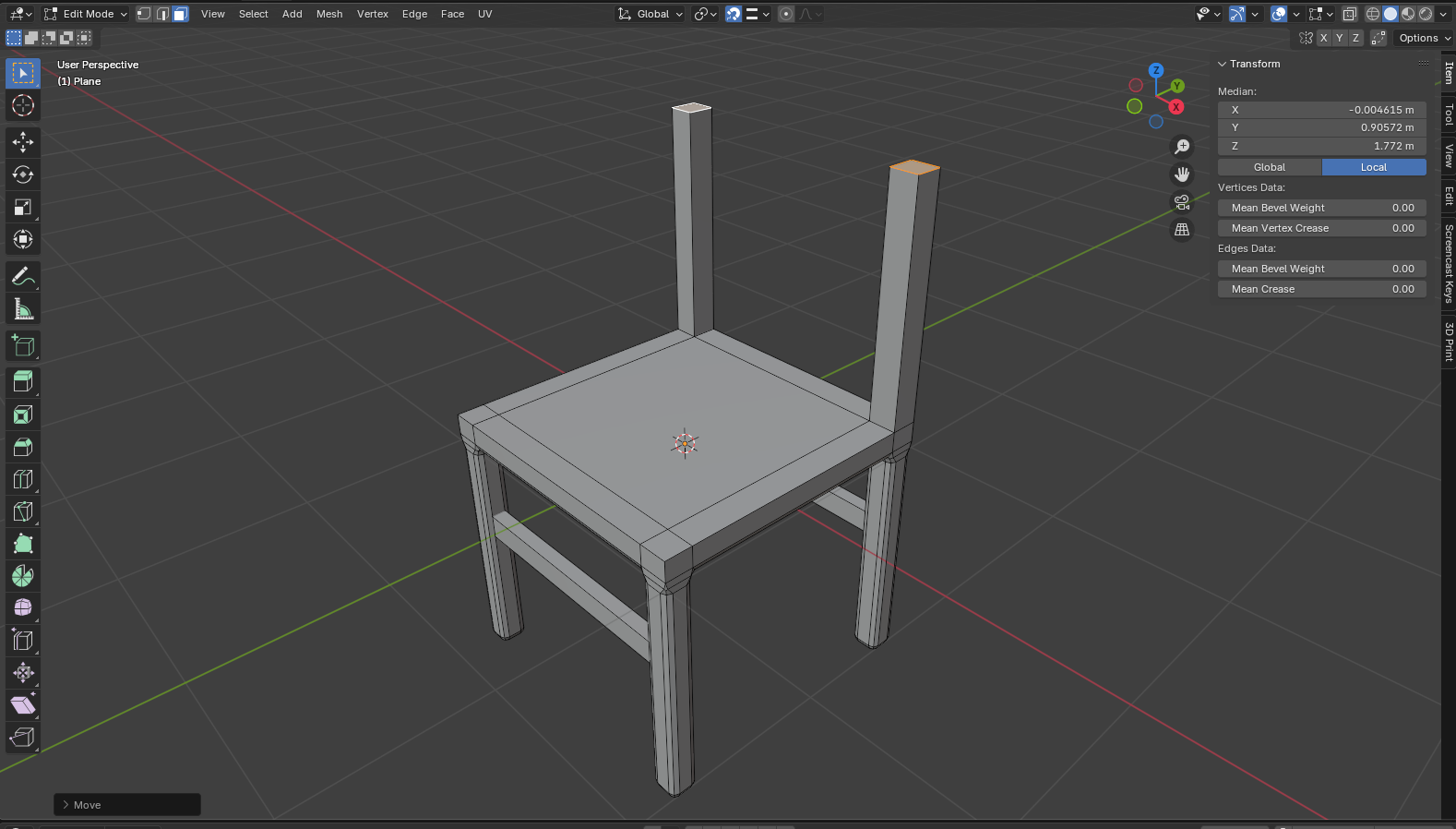

| 11 | Создать спинку стула | Выделите 2 угловые грани сидения сверху, затем экструдируйте их → E вверх, это будет основа для спинки |
|

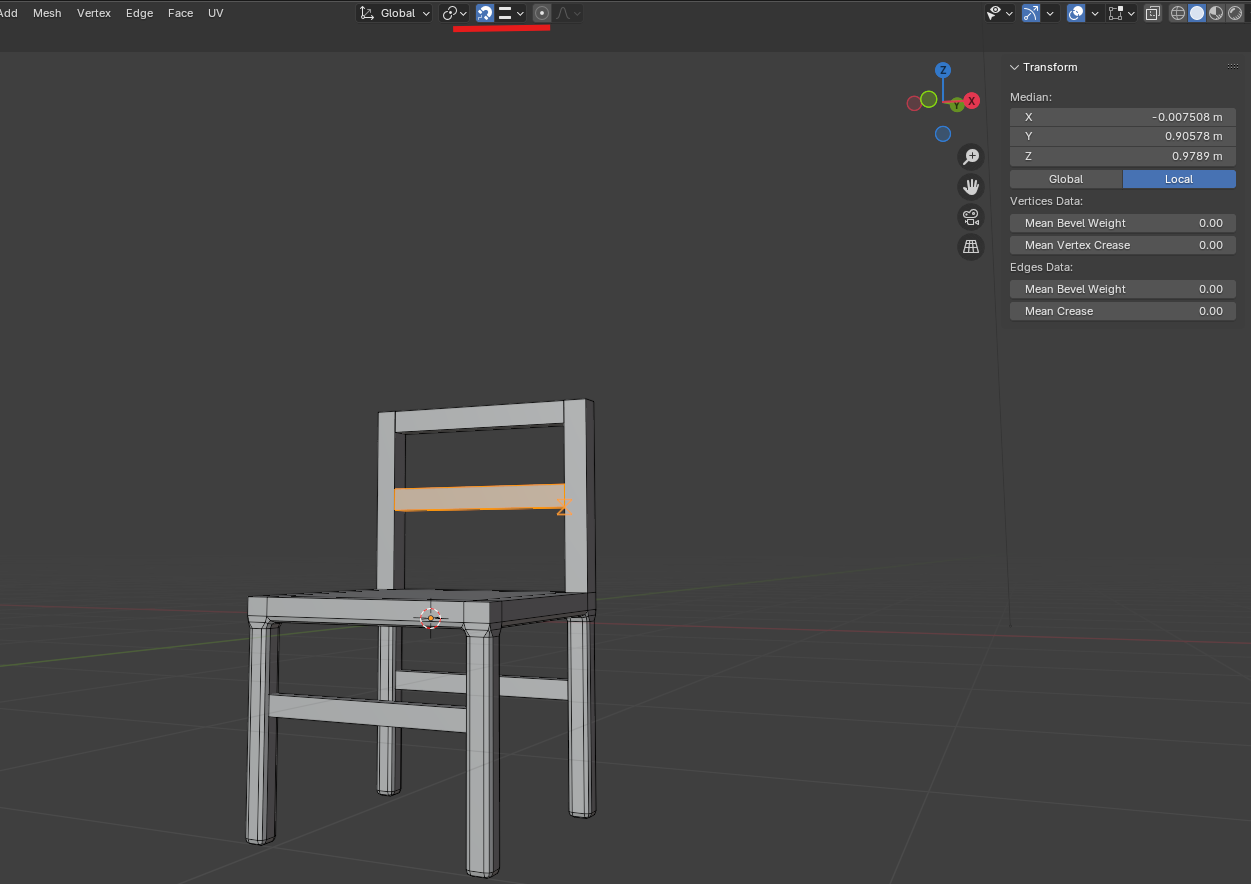

| 12 | Добавить перекладины для спинки | Shift + A → Cube → масштаб → переместить между опорами спинки, аналогично с перекладинами для ножек стула создайте перекладины для спинки. Здесь вы также можете использовать "магнит" для того, чтобы ровно разместить их. |
|

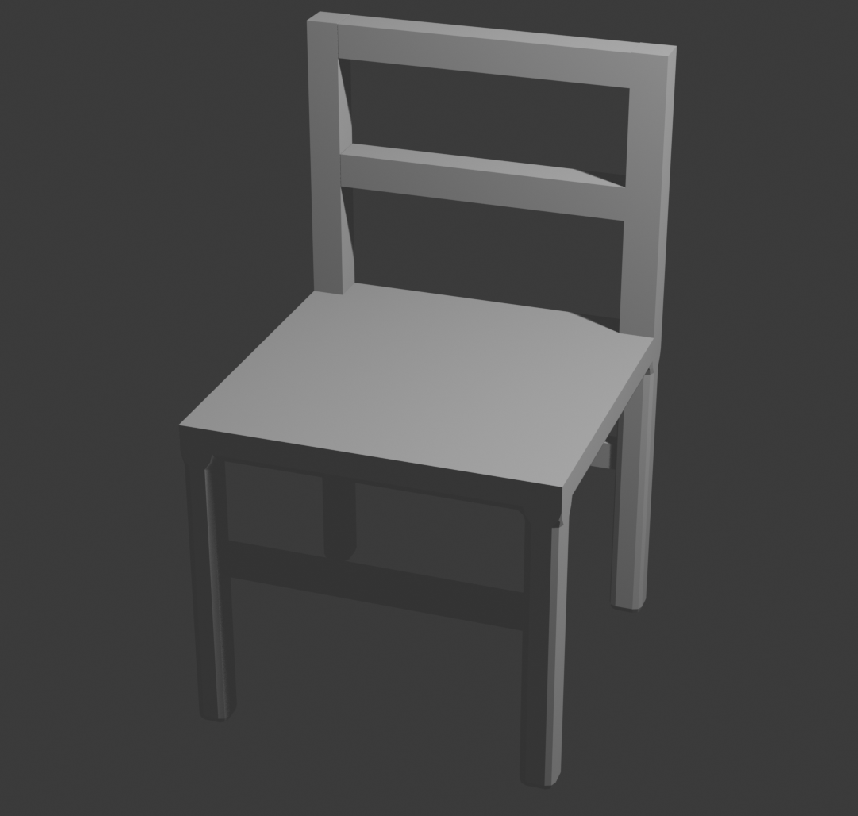

| 13 | Выполните рендер | Перейдите во вкладку Render Properties и выберите движок рендера (Cycles или Eevee). Затем нажмите F12 для запуска рендера. Сохраните результат: Image → Save As. |
|
Ожидаемый результат:
- Модель стула с четырьмя ножками, двумя нижними перекладинами и спинкой.
- Применение Loop Cut, Extrude, Bevel и выравнивания через Snap.
Вопросы для самоконтроля:
- Для чего используется инструмент Bevel?
- Как включить режим выравнивания Snap и в чём его польза?
