Практическая работа: Выделение и трансформация обьекта с помощью инструмента Gizmo
Практическая работа №3
Цель работы
Научиться выделять объекты с использованием различных методов (рамка выделения, лассо, круговое выделение) и применять трансформации (перемещение, вращение, масштабирование) с помощью горячих клавиш G, R и S. Использовать 3D- курсор для точного позиционирования объектов и изменения центра вращения с помощью различных вариантов Pivot Point. Применить инструмент Gizmo для трансформаций объектов.
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения | Изображение |
|---|---|---|---|

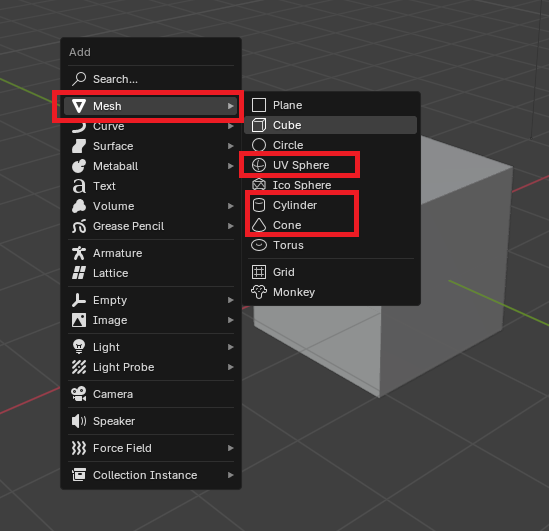

| 1 | Создание сцены | Создайте новый проект в Blender. Добавьте на сцену 4 объекта: куб, сферу, цилиндр и конус. Разместите их в разных местах сцены для удобства выделения. Используйте клавишу Shift + A для добавления объектов и клавишу G для перемещения. |
|

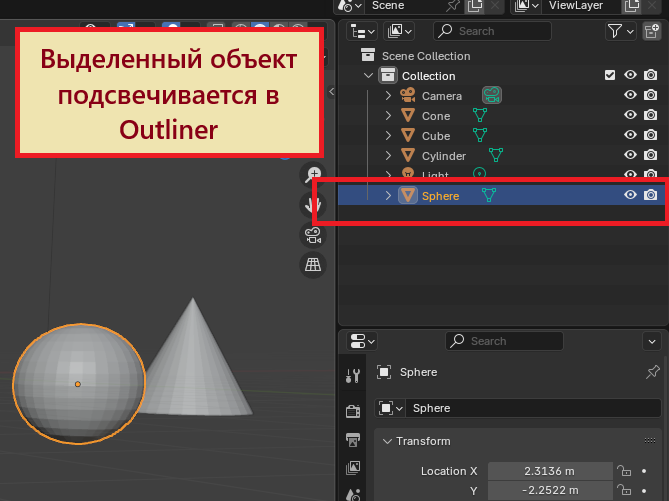

| 2 | Выделение объектов с помощью ЛКМ | Выделите куб, кликнув по нему левой кнопкой мыши. После этого выделите сферу, кликнув по ней. Все выделенные объекты подсветятся оранжевой рамкой. |
|

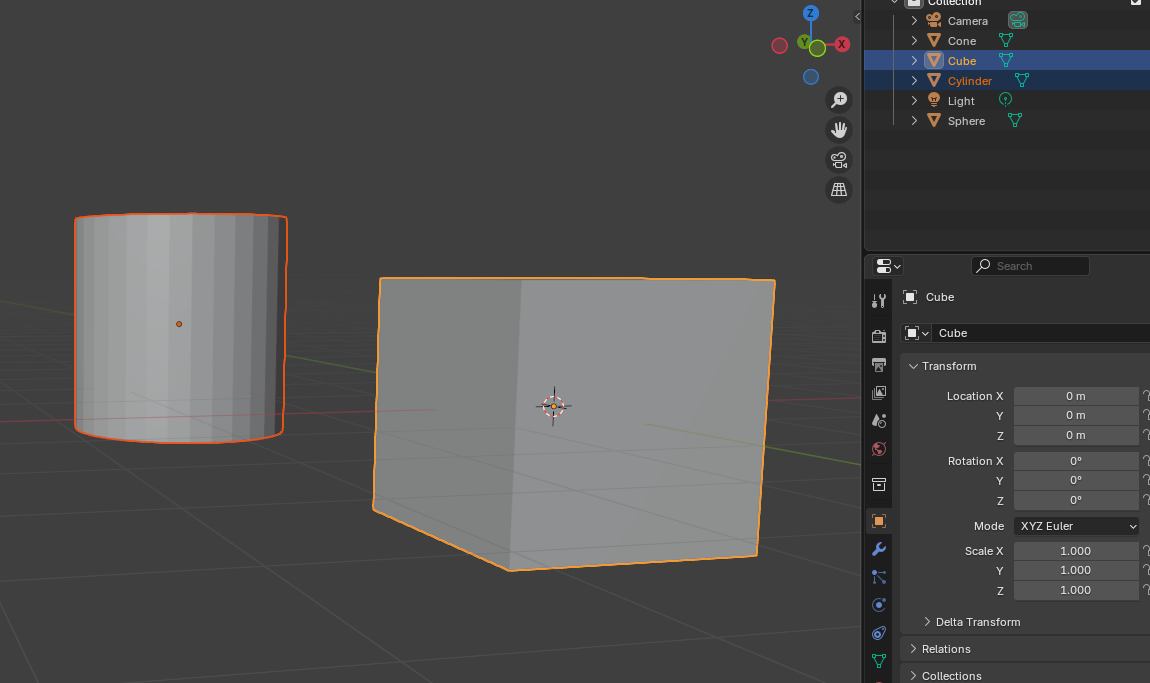

| 3 | Выделение объектов с помощью Shift + ЛКМ | Удерживая клавишу Shift, выделите одновременно куб и цилиндр, кликнув по ним левой кнопкой мыши. Оба объекта должны быть подсвечены. |
|
| 4 | Выделение с помощью Box Select (B) | Нажмите клавишу B для активации рамки выделения. Потяните рамку по объектам (например, кубу и сфере), чтобы выделить их. | |
| 5 | Выделение с помощью Circle Select (C) | Нажмите клавишу C для активации кругового выделения. Используйте колесо мыши для изменения радиуса выделения и щелкайте по объектам, чтобы их выделить. Поверните выделенные обьекты нажав R. Выделенные обьекты поворачиваются так, будто это один обькт. | |
| 6 | Выделение с помощью Lasso Select (Ctrl + ЛКМ) | Удерживая клавишу Ctrl, выделите объекты с помощью левой кнопки мыши, рисуя произвольную область вокруг объектов. Увеличьте все обьекты одновременно, нажав S после выделения обьектов. | |

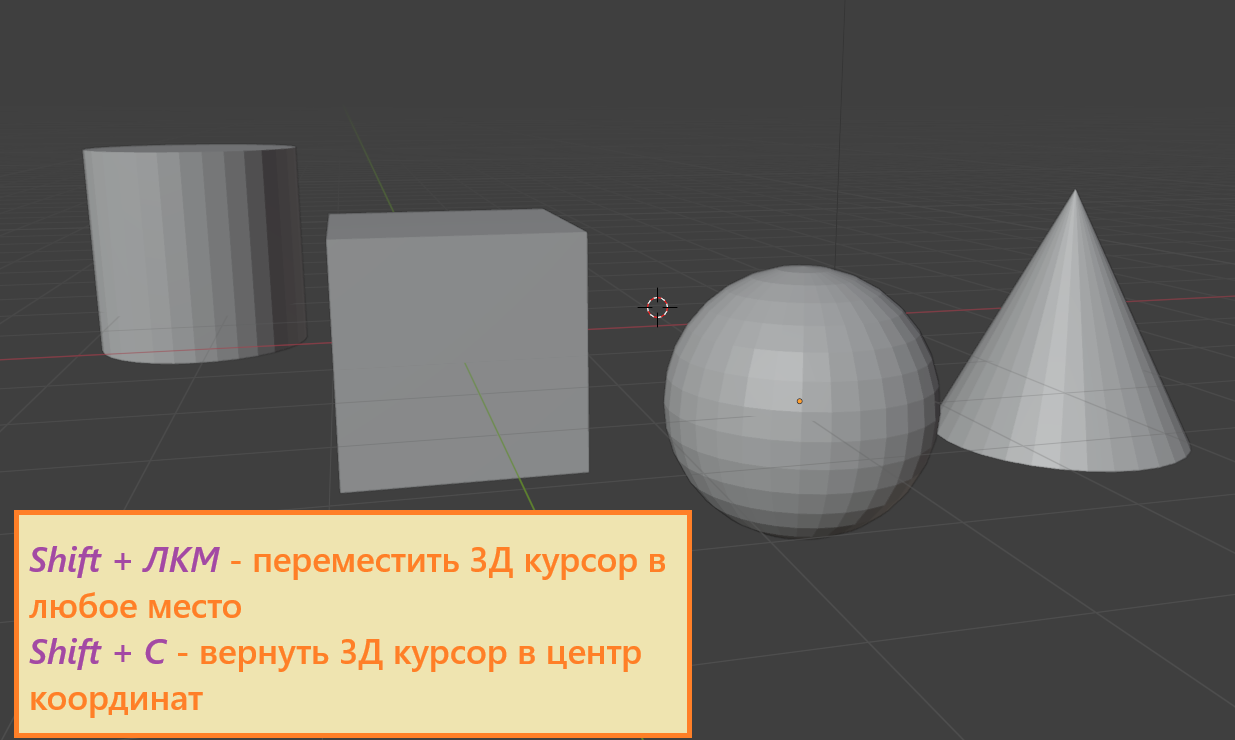

| 7 | Работа с 3D-курсор: позиционирование | Переместите 3D-курсор в центр группы обьектов с помощью комбинации Shift + ЛКМ. Чтобы вернуть 3Д курсор в центр комбинация: Shift + C. |
|

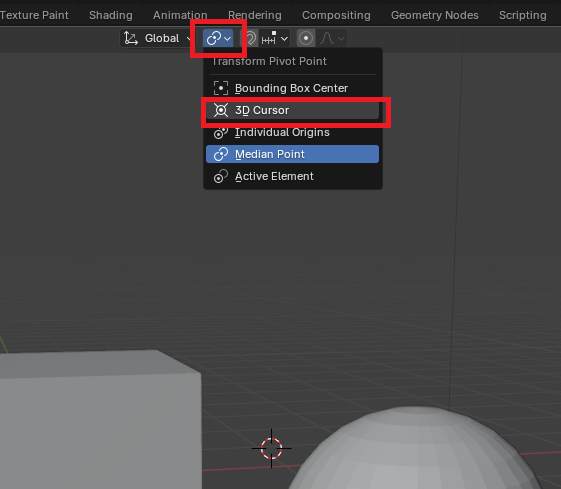

| 8 | Перемещение объектов относительно 3D-курсора | После того, как вы переместили 3Д курсор мы можем настроить PivotPoint так, чтобы обьекты трансформировались относительно 3Д курсора. Перейдите в настройки Pivot Point и выберите 3D курсор. |
|

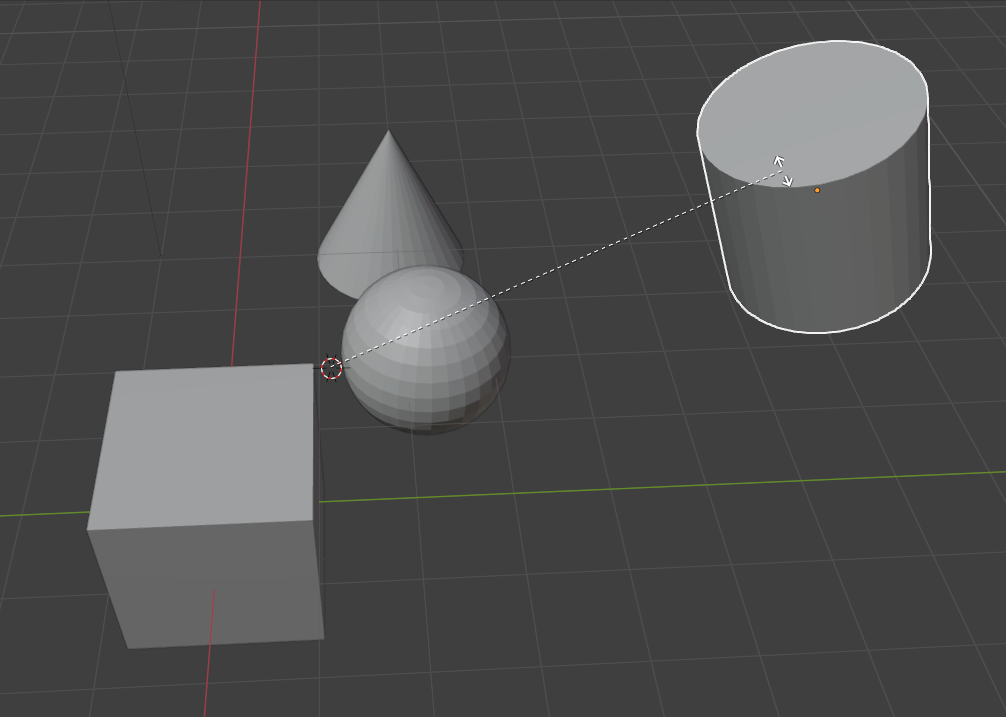

| 9 | Работа с Pivot Point: использование 3D-курсора как PivotPoint | Теперь все обьекты будут трансформироваться(например вращаться) вокруг нового пивота - 3D курсора. Проверьте это выделив обьект и нажав R. |
|
| 10 | Изменение Pivot Point на "Individual Origins" | Перейдите в настройки Pivot Point и выберите Individual Origins. Переместите объекты (например, куб и цилиндр), чтобы увидеть, как каждый из объектов будет вращаться вокруг своей оси. | |
| 11 | Возвращаем 3D курсор в центр | Чтобы вернуть 3Д курсор в центр комбинация: Shift + C |
|
| 12 | Включаем Гизмо | Если Gizmo не отображается, включите его вручную через настройки в панели 3D Viewport (нажмите на иконку Gizmo в верхнем правом углу). |
|

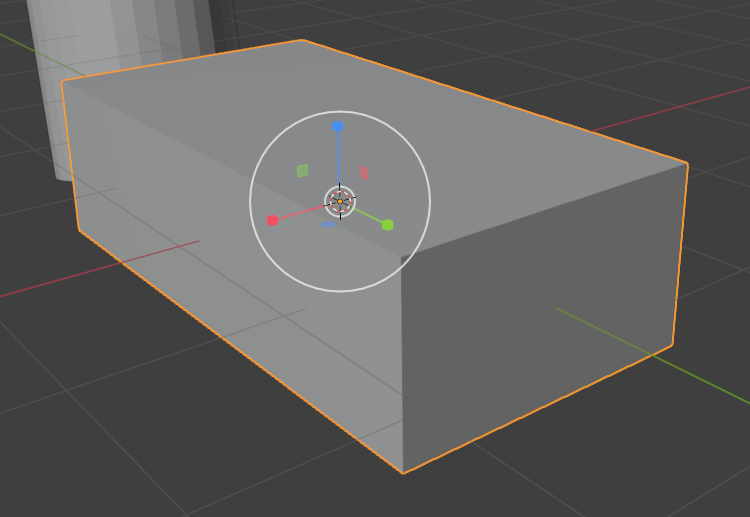

| 13 | Трансформации обьекта с помощью Гизмо | Потянув за оси Гизмо трансформируйте обьекты. Поверните их, масштабируйте |
|
| 14 | Сохранить проект | После выполнения всех шагов сохраните проект. Перейдите в меню File → Save As, выберите имя для файла, например, Simple_Scene.blend и нажмите Save As Blender File. |
Ожидаемый результат:
- Вы научитесь выделять обьекты разными способами
- Вы научитесь перемещать 3Д курсор и трансформировать обьекты относительно точки в пространстве
- Вы трансформируете обьекты с помощью инструмента Гизмо
Вопросы для самоконтроля:
- Какие методы выделения объектов существуют в Blender? В чем отличие между выделением с помощью ЛКМ, Shift + ЛКМ, Box Select, Circle Select и Lasso Select?
- Как переместить 3D-курсор в нужную точку сцены? Для чего нужен 3Д курсор?
- Что такое Pivot Point в Blender, и как его можно настроить?
- Для чего нужен инструмент Гизмо?
