Дополнительные инструменты редактирования в Blender
Практическая работа №10
Цель работы
Научиться использовать различные инструменты редактирования при моделировании обьекта в Blender
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения (инструкционная карта) | Изображение |
|---|---|---|---|
| 1 | Удалить стартовый куб | Выделите куб → нажмите X → выберите Delete. | |

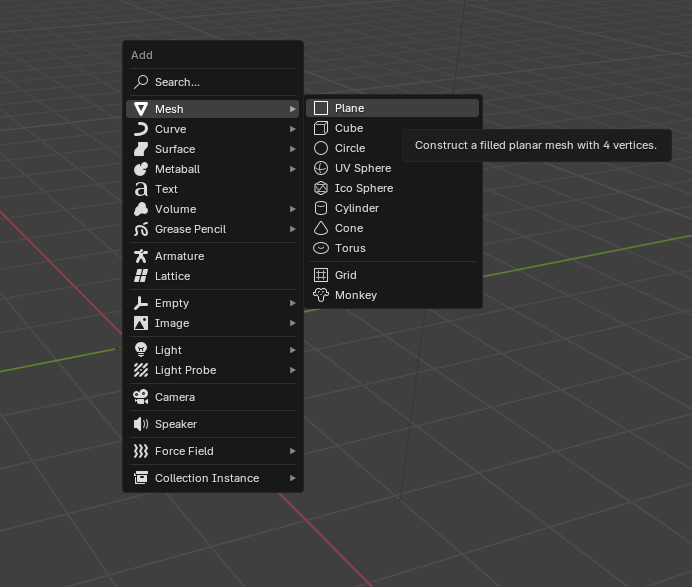

| 2 | Добавить плоскость | Shift + A → Mesh → Plane. |
|
| 3 | Перейти в режим редактирования | Выделите плоскость → нажмите Tab → выберите Edit Mode. | |

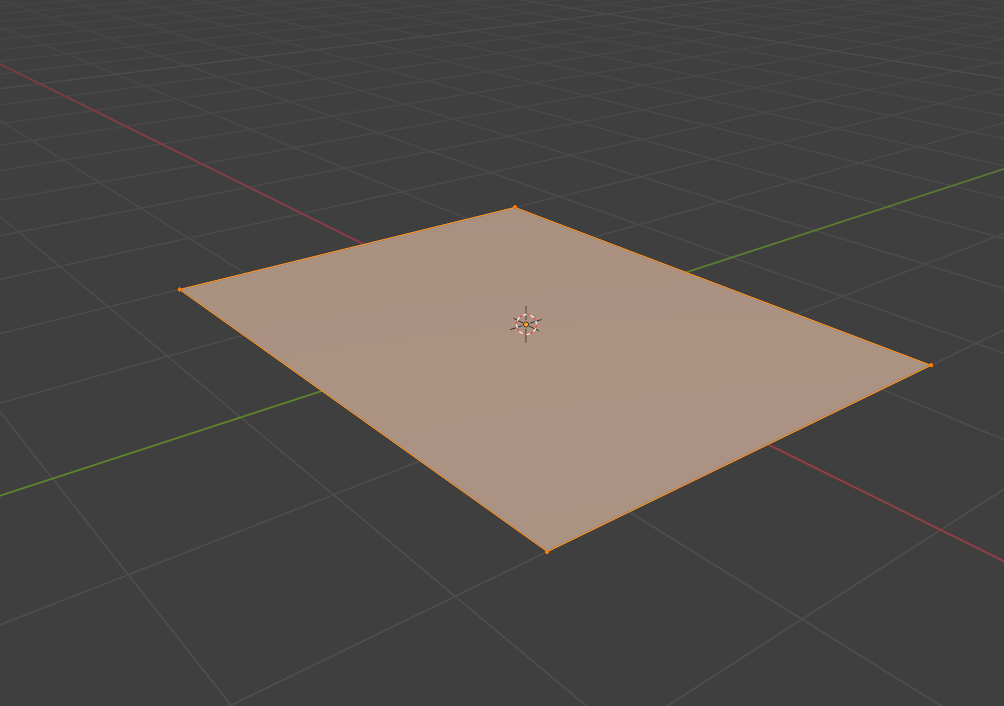

| 4 | Масштабировать плоскость | Нажмите S → X → 2, затем S → Y → 1.5 — придайте плоскости форму столешницы. |
|

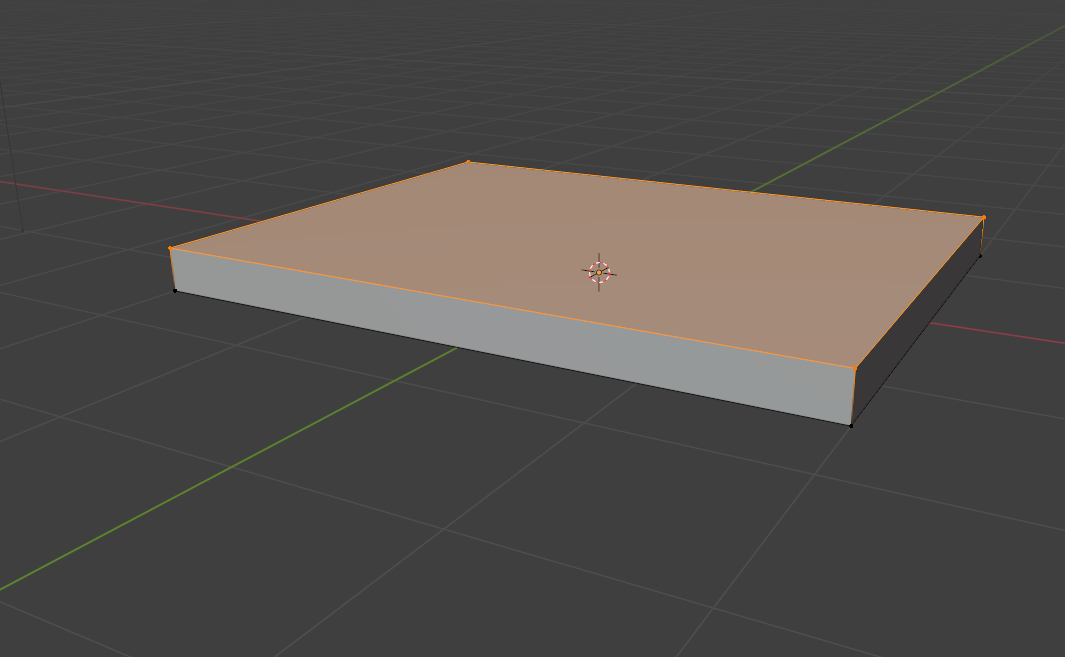

| 5 | Сделать плоскость объёмной | Выделите всю плоскость (A) → нажмите E → потяните вверх (например, на 0.2). |
|

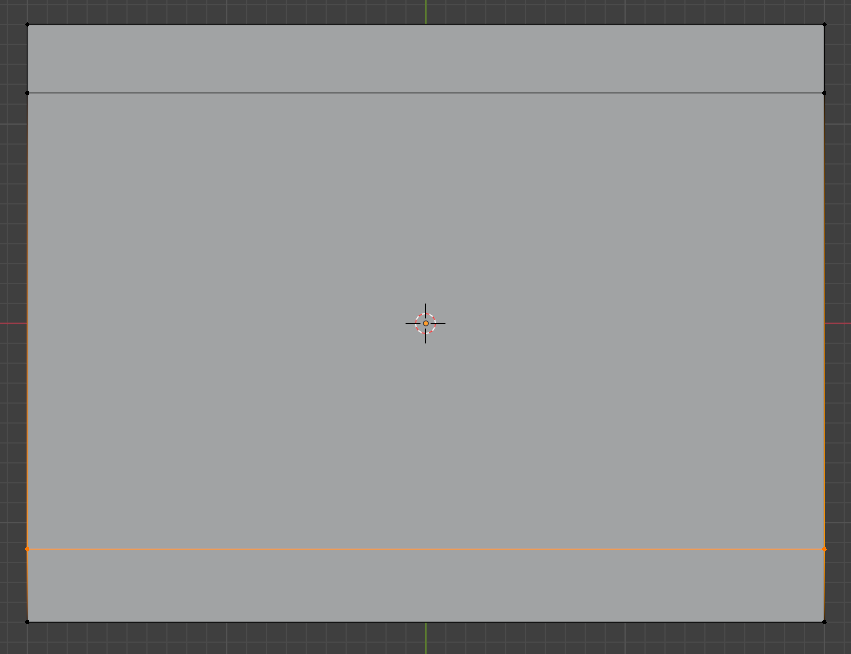

| 6 | Разрезать объект по оси X | Используем инструмент Loop Cut для создания разрезов на гранях столешницы. Ctrl + R → наведите на ось → После того как появится желтая линия нажмите ЛКМ, затем двигайте линию ближе с краю столешницы, для формирования будущих ножек стола. Проделайте это с двух сторон. Для удобства переключитесь на вид сверху(7) |
|

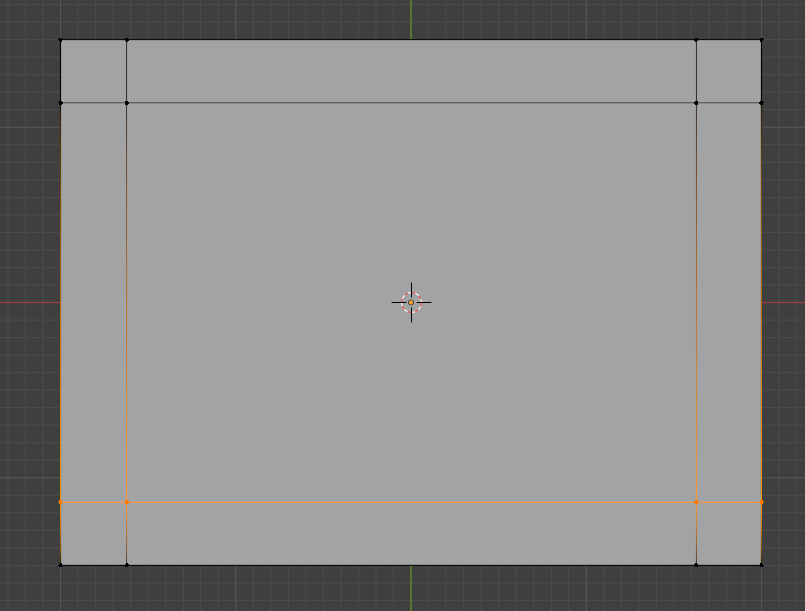

| 7 | Разрезать объект по оси Y | Повторите действия п.6, но разрезайте по другой оси. |
|

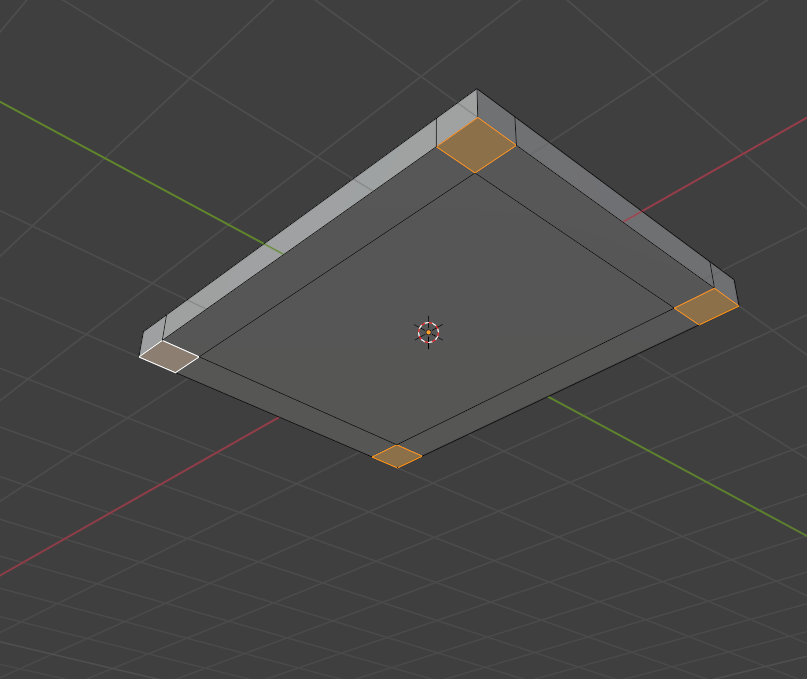

| 8 | Выделить угловые грани | Переключитесь в Face Select (3) → выделите четыре угловые грани снизу с помощью Shift. |
|

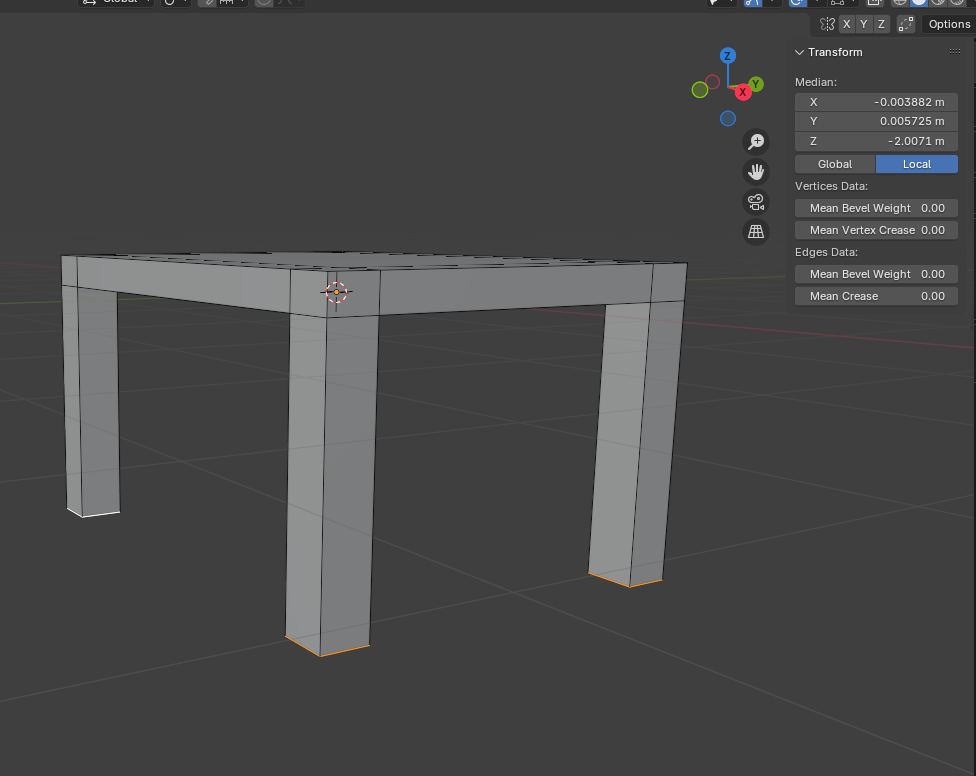

| 9 | Экструдировать ножки вниз | Нажмите E — вытяните ножки вниз. |
|
| 9.1 | Удаляем лишние грани | Переключитесь на вид сверху(7), выделите столешницу. Нажмите правую кнопку мыши - Dissolve Faces |
|

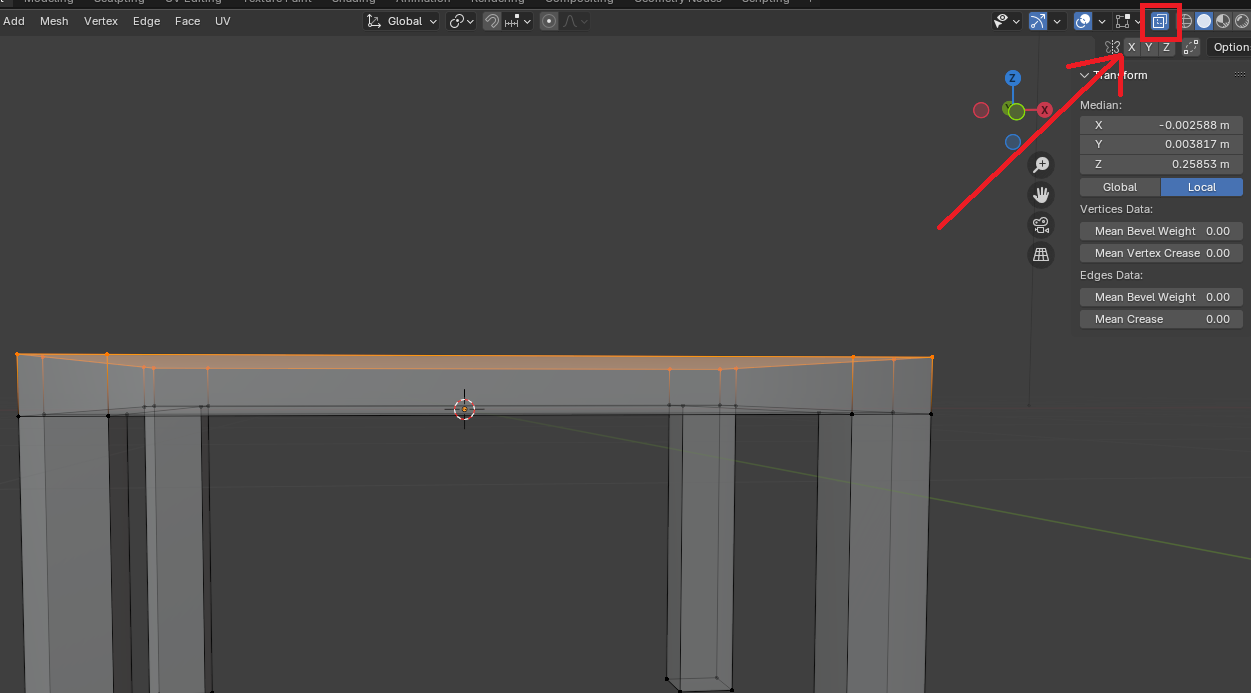

| 10 | Выделить столешницу | Включите режим Toogle X-Ray в правой верхней части Viewport. Выделите верхнюю часть столешницы(режим отображения вершин) |
|

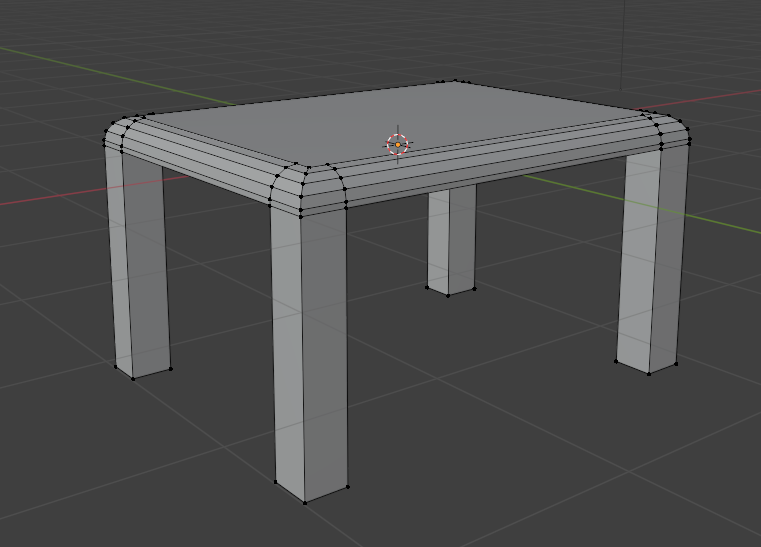

| 11 | Применить фаску к краям (Bevel) | Ctrl + B → потяните мышью → прокрутите колесо мыши, чтобы добавить сегменты фаски. |
|
| 12 | Добавить обьекты | Добавьте на стол дополнительные обьекты, например тарелки или кружки из предыдущей практической работы | |
| 13 | Переключиться в рендеринг | В правом верхнем углу 3D Viewport нажмите Z → Rendered, либо выберите иконку шарика. | |
| 14 | Настроить камеру | Shift + A → Camera, нажмите 0 на NumPad → G и R для позиционирования. | |

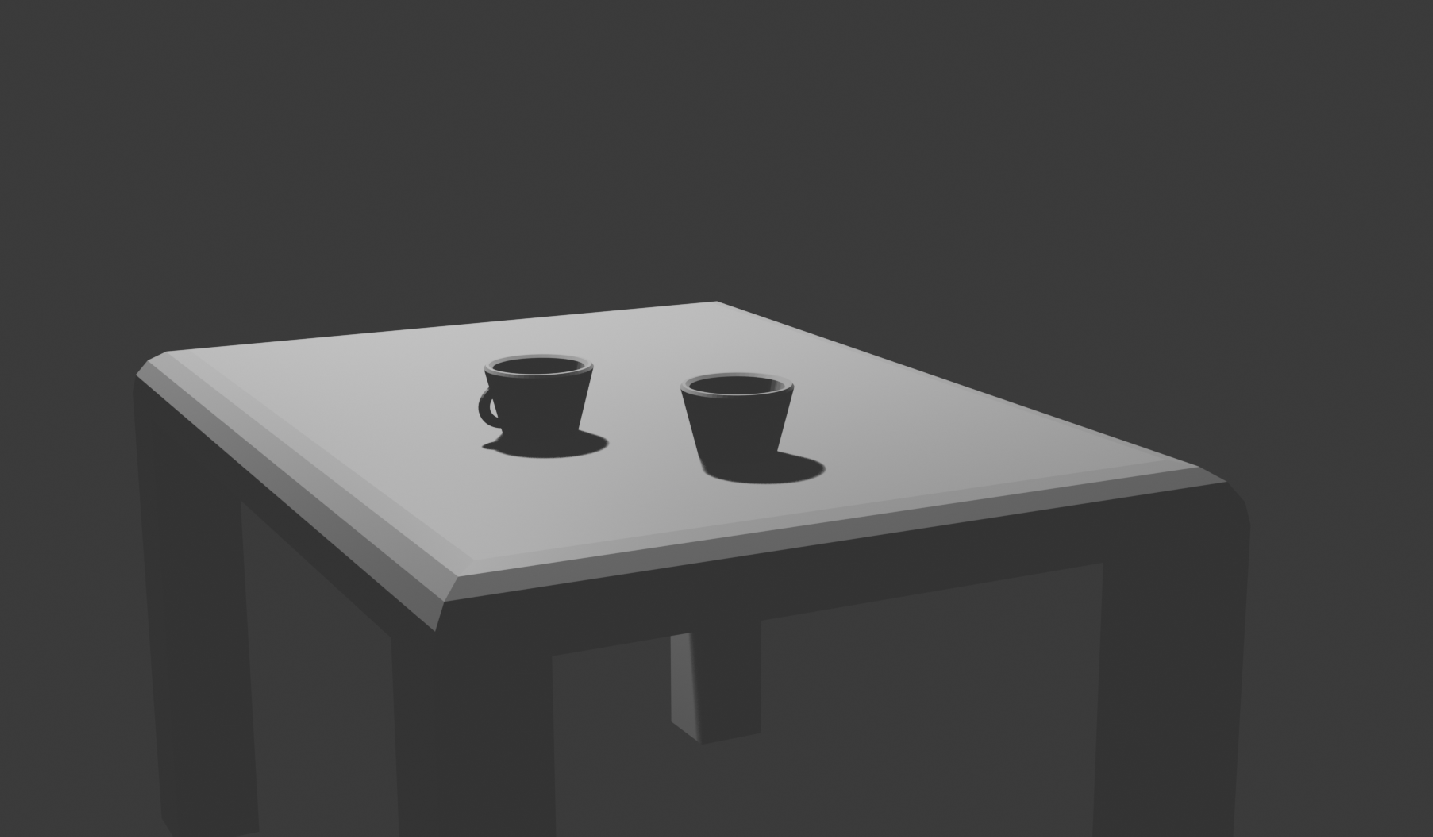

| 15 | Сделать финальный рендер | Нажмите F12 для рендера сцены. | |
| 16 | Сохранить изображение | В окне рендера: Image → Save As. |
|
Ожидаемый результат:
- Переключение между различными режимами выделения (вершины, рёбра, грани).
- Перемещение, масштабирование и вращение элементов меша.
- Использование инструментов Extrude, LoopCut, Bevel
Вопросы для самоконтроля:
- Что такое Extrude?
- Для чего нужен Extrude?
- Какие еще инструменты для моделирования обьекта вы знаете?
