Трансформации, структура меша и параметры объекта.
Практическая работа №6
Цель работы
Научиться переходить в режим редактирования (Edit Mode), понимать строение меша и взаимодействовать с его базовыми компонентами: вершинами, рёбрами и полигонами.
Задание
Выполните следующие действия в среде Blender:
| № | Действие | Метод выполнения | Изображение |
|---|---|---|---|

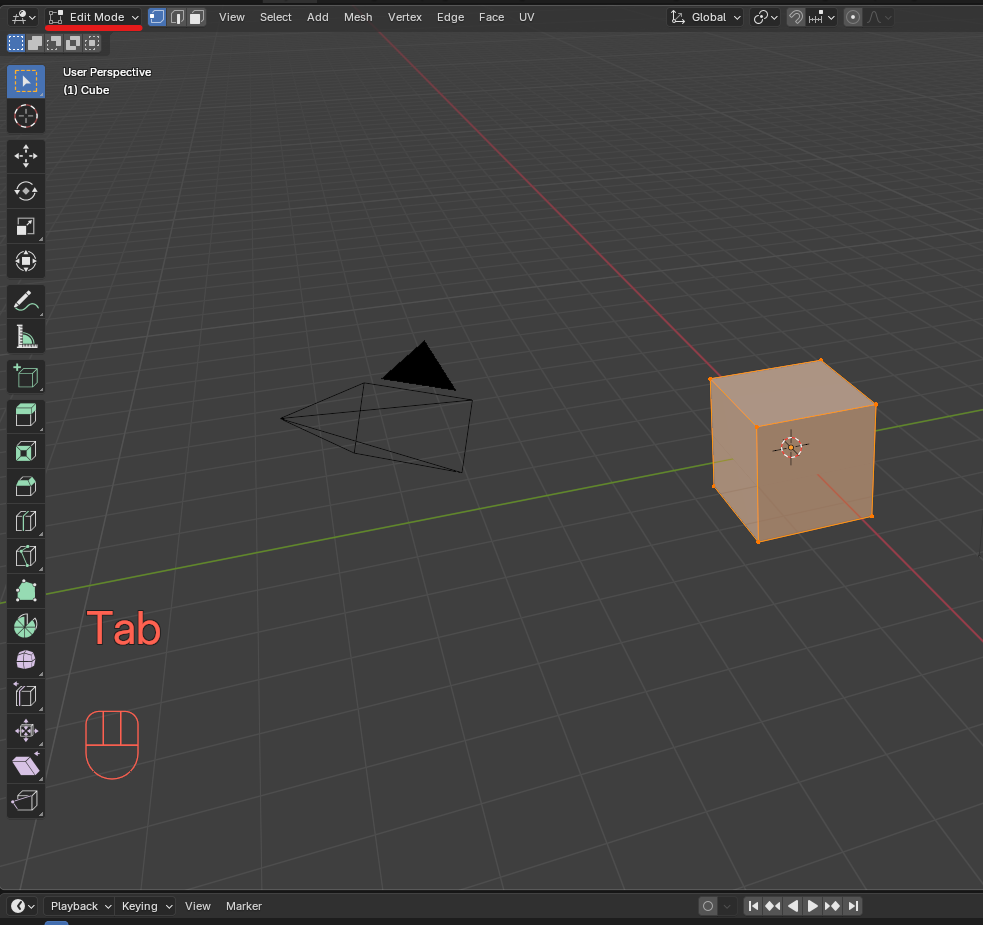

| 1 | Вход в режим редактирования (Edit Mode) | Откройте Blender и создайте новый проект. Стандартный куб уже выделен. Для перехода в режим редактирования: - Нажмите клавишу Tab. - Или в левом верхнем углу, где указано Object Mode, переключитесь на Edit Mode. Куб изменит вид, отображая теперь свои базовые элементы (вершины, рёбра, грани). |
|
| 2 | Изучение структуры меша (Mesh) | Убедитесь, что вы в режиме редактирования (Edit Mode). Сверху слева найдите три иконки выбора режимов выделения: - Vertex Select (выделение вершин) - Edge Select (выделение рёбер) - Face Select (выделение граней). Переключитесь между режимами выделения и выделите элементы меша - вершины, ребра, грани. |
|
| 3 | Работа с вершинами (Vertices) | Перейдите в режим выделения вершин (Vertex Select). - Кликните ЛКМ на одной из вершин куба, чтобы выделить её. - Переместите вершину с помощью клавиши G (grab). Закрепите позицию, нажав ЛКМ. - Чтобы выделить несколько вершин, зажмите клавишу Shift и кликайте ЛКМ. - Масштабируйте выбранные вершины с помощью клавиши S. |
|

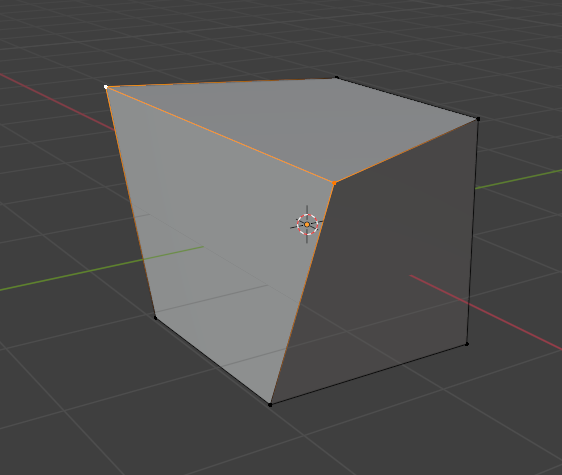

| 4 | Работа с рёбрами (Edges) | Перейдите в режим выделения рёбер (Edge Select). - Выделите одно ребро, кликнув по нему. - Поверните его, нажав клавишу R и двигая мышью. - Выделите несколько рёбер, удерживая Shift, и попробуйте переместить их с помощью клавиши G. |
|

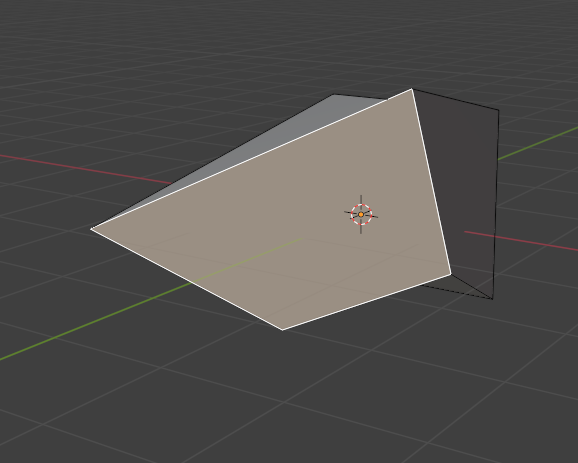

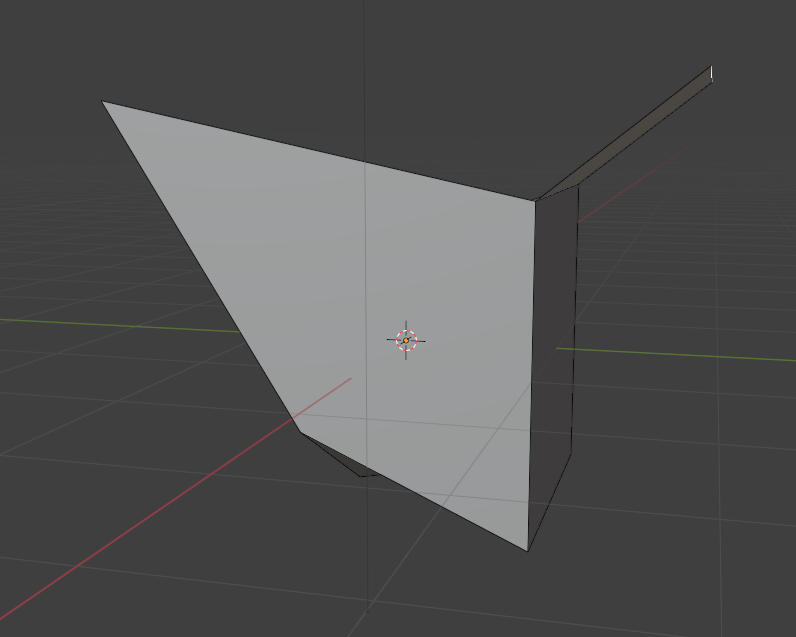

| 5 | Работа с гранями (Faces) | Перейдите в режим выделения граней (Face Select). - Выделите любую грань куба. - Экструдируйте грань наружу: Нажмите клавишу E (extrude) и переместите курсор в нужное направление. - Попробуйте удалить одну из граней: Выделите грань → нажмите X → выберите Faces. |
|
| 6 | Просмотр параметров объекта | В режиме редактирования откройте боковую панель N-panel с помощью клавиши N. Перейдите на вкладку Item. Здесь можно вручную изменять параметры Location, Rotation, и Scale для выбранных элементов меша или всего объекта целиком. Попробуйте изменить значения для Location X, Y, Z и наблюдайте изменения. | |
| 7 | Сохранение результатов | Сохраните результат через меню Файл, отрендерите изображение настроив камеру и нажав F12. |
Ожидаемый результат:
- Переключение между различными режимами выделения (вершины, рёбра, грани).
- Перемещение, масштабирование и вращение элементов меша.
- Введение изменений в параметры объекта через боковую панель.
Вопросы для самоконтроля:
- Что такое меш в Blender, и какие основные элементы он включает?
- Как переключаться между различными режимами выделения (вершины, рёбра, грани)?
- Как работать с вершинами, рёбрами и гранями в режиме редактирования?
